قالب اکستروژن یکی از ابزارهای اساسی در صنعت تولید است که برای شکلدهی به مواد مختلف، از جمله فلزات، پلیمرها و سرامیکها، به کار میرود. در این مقاله به بررسی جامع قالب اکستروژن، فرآیند طراحی و تولید آن، انواع قالبهای اکستروژن، مزایا و نکات کلیدی در تولید این قالبها پرداخته خواهد شد.
قالب اکستروژن و فرآیند اکستروژن

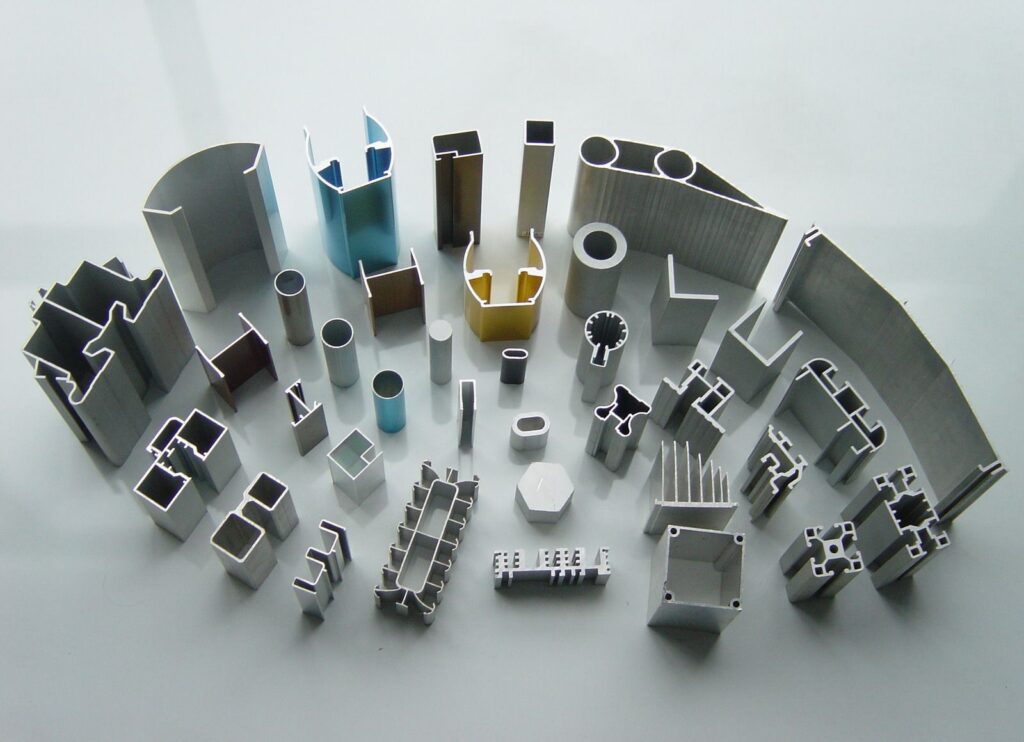

فرآیند اکستروژن شامل فشردن ماده اولیه از میان یک قالب برای تولید شکل نهایی مورد نظر است. این فرآیند به تولید مقاطع طولی متنوع مانند پروفیلهای آلومینیومی، لولهها و میلهها کمک میکند. قالب اکستروژن، جزء اساسی این فرآیند است که تعیینکننده شکل نهایی محصول میباشد.
اکستروژن یکی از روشهای بسیار پرکاربرد در تولید قطعات صنعتی است. این فرآیند میتواند به دو صورت گرم و سرد انجام شود. در اکستروژن گرم، ماده اولیه به دمای بالایی رسانده میشود تا نرم شود و راحتتر از قالب عبور کند. در مقابل، در اکستروژن سرد، ماده اولیه در دمای محیط یا دمای پایینتر از دمای ذوب عبور داده میشود که برای تولید قطعات با دقت بالا و خواص مکانیکی بهتر مناسب است.
طراحی قالب اکستروژن
طراحی قالب اکستروژن فرآیندی پیچیده و دقیق است که نیازمند دانش تخصصی و تجربه میباشد. مراحل طراحی قالب اکستروژن به شرح زیر است:
- تحلیل نیازها: ابتدا نیازهای مشتری و مشخصات فنی محصول نهایی بررسی میشوند. این مرحله شامل بررسی ابعاد، شکل، تلرانسها و نوع ماده اولیه میباشد. تحلیل نیازها کمک میکند تا طراحی قالب به بهترین نحو انجام شود و محصول نهایی با کیفیت مطلوب تولید گردد.
- طراحی مفهومی: براساس تحلیل نیازها، طرح اولیه قالب تهیه میگردد که در این مرحله جنس مواد و شکل هندسی قالب مورد بررسی قرار میگیرد. طراحی مفهومی شامل ایجاد یک مدل اولیه از قالب است که بتواند نیازهای تولید را برآورده کند. این مدل به عنوان پایهای برای مراحل بعدی طراحی و توسعه قالب استفاده میشود.
- مدلسازی سهبعدی: با استفاده از نرمافزارهای CAD، مدل سهبعدی قالب ایجاد میشود تا جزئیات دقیقاً مشاهده و بررسی شوند. مدلسازی سهبعدی امکان بررسی دقیقتر و شبیهسازی عملکرد قالب را فراهم میکند و به شناسایی و رفع مشکلات احتمالی پیش از ساخت قالب کمک میکند.
- تحلیل و شبیهسازی: از نرمافزارهای CAE برای شبیهسازی فرآیند اکستروژن استفاده میشود تا مشکلات احتمالی شناسایی و رفع شوند. این مرحله شامل شبیهسازی جریان ماده اولیه در داخل قالب و بررسی نیروها و تنشهای وارد بر قالب است که میتواند به بهبود طراحی و افزایش عمر مفید قالب کمک کند.
- ساخت نمونه اولیه: پس از تایید طراحی، نمونه اولیه قالب ساخته شده و آزمونهای لازم بر روی آن انجام میگیرد. ساخت نمونه اولیه امکان ارزیابی عملکرد واقعی قالب و شناسایی نقاط ضعف و قوت آن را فراهم میکند. این مرحله بسیار حیاتی است و میتواند از بروز مشکلات در تولید انبوه جلوگیری کند.
- اصلاحات نهایی و تولید: در صورت نیاز، اصلاحات لازم اعمال و قالب نهایی تولید میشود. پس از انجام اصلاحات، قالب نهایی ساخته شده و آماده برای استفاده در فرآیند تولید میباشد. این مرحله شامل بررسی نهایی کیفیت و عملکرد قالب و اطمینان از برآورده شدن تمام الزامات فنی و کیفی میباشد.
انواع قالبهای اکستروژن
قالبهای اکستروژن در انواع مختلفی طراحی و ساخته میشوند که هر یک برای کاربردهای خاصی مناسب هستند. از جمله انواع قالبهای اکستروژن میتوان به موارد زیر اشاره کرد:
- قالبهای جامد (Solid Die): برای تولید قطعات بدون حفره مانند میلهها و پروفیلهای توپر. این نوع قالب برای تولید قطعاتی که نیاز به استحکام و مقاومت بالایی دارند مناسب است.
- قالبهای توخالی (Hollow Die): برای تولید قطعات با حفره داخلی مانند لولهها و پروفیلهای توخالی. این نوع قالب برای تولید قطعاتی که نیاز به کاهش وزن و هزینههای مواد دارند مناسب است.
- قالبهای چند بخشی (Multi-part Die): برای تولید قطعات پیچیدهتر که نیاز به چندین بخش دارند. این نوع قالب برای تولید قطعات با اشکال پیچیده و جزئیات زیاد مناسب است و میتواند به بهبود کیفیت و دقت تولید کمک کند.
مزایای قالب اکستروژن
استفاده از قالب اکستروژن دارای مزایای متعددی است که از جمله میتوان به موارد زیر اشاره کرد:
- کارایی بالا: امکان تولید انبوه با دقت و سرعت بالا. فرآیند اکستروژن میتواند به صورت پیوسته انجام شود که منجر به افزایش بهرهوری و کاهش هزینههای تولید میشود.
- کیفیت بالا: تولید قطعات با دقت ابعادی بالا و سطوح صیقلی. این ویژگیها باعث میشود تا قطعات تولید شده با استفاده از قالب اکستروژن دارای کیفیت بالا و نیاز به ماشینکاری نهایی کمتری باشند.
- تنوع در مواد اولیه: امکان استفاده از مواد مختلف از جمله فلزات، پلیمرها و سرامیکها. این تنوع در مواد اولیه باعث میشود که فرآیند اکستروژن برای کاربردهای مختلف صنعتی مناسب باشد و بتواند نیازهای متنوع تولید را برآورده کند.
فرآیند تولید قالب اکستروژن
تولید قالب اکستروژن شامل مراحل مختلفی است که باید با دقت انجام شوند:
- انتخاب مواد اولیه: انتخاب مواد با توجه به خواص مکانیکی و شیمیایی مورد نیاز. مواد اولیه مورد استفاده در ساخت قالب باید دارای مقاومت بالا در برابر سایش و دمای بالا باشند تا بتوانند عمر مفید طولانی داشته باشند.
- ماشینکاری دقیق: استفاده از ماشینکاری CNC برای تولید قالب با دقت بالا. ماشینکاری دقیق باعث میشود که قالب تولید شده دارای ابعاد و تلرانسهای دقیق باشد و بتواند محصول نهایی را با کیفیت بالا تولید کند.
- پرداخت نهایی: انجام عملیات پرداخت نهایی برای رسیدن به سطح مطلوب. این مرحله شامل پولیشکاری و عملیات حرارتی است که میتواند به بهبود کیفیت سطحی قالب و افزایش عمر مفید آن کمک کند.
- آزمون و بررسی کیفیت: انجام آزمونهای مختلف برای اطمینان از کیفیت قالب تولید شده. این مرحله شامل آزمونهای مکانیکی، حرارتی و کارکردی است که میتواند به شناسایی و رفع مشکلات قبل از استفاده از قالب در تولید انبوه کمک کند.
نکات کلیدی در تولید قالب اکستروژن
برای تولید موفق قالب اکستروژن، توجه به نکات کلیدی زیر ضروری است:
- انتخاب صحیح مواد: انتخاب مواد مناسب برای قالب با توجه به نوع ماده اولیه و شرایط فرآیند. مواد باید دارای خواص مکانیکی و شیمیایی مناسب برای تحمل شرایط سخت فرآیند اکستروژن باشند.
- دقت در طراحی: توجه به جزئیات طراحی برای جلوگیری از مشکلات در فرآیند تولید. طراحی دقیق و شبیهسازیهای مناسب میتواند به کاهش مشکلات تولید و افزایش کیفیت محصول نهایی کمک کند.
- شبیهسازی دقیق: استفاده از نرمافزارهای شبیهسازی برای پیشبینی و رفع مشکلات احتمالی. شبیهسازیهای دقیق میتواند به بهبود طراحی و افزایش عمر مفید قالب کمک کند.
- کنترل کیفیت مستمر: انجام آزمونها و بازرسیهای مداوم برای اطمینان از کیفیت نهایی. کنترل کیفیت مستمر میتواند به شناسایی و رفع مشکلات قبل از تولید انبوه کمک کند و کیفیت نهایی محصول را تضمین کند.
خدمات قالب اکستروژن در شرکت خدمات صنعتی خلیج فارس
شرکت خدمات صنعتی خلیج فارس با تکیه بر سالها تجربه و دانش فنی، خدماتی جامع و تخصصی در زمینه طراحی، تولید و نگهداری قالبهای اکستروژن ارائه میدهد. این شرکت با بهرهگیری از تکنولوژیهای پیشرفته و تیمی از مهندسین مجرب، توانسته است به یکی از پیشروان صنعت قالبسازی اکستروژن در ایران تبدیل شود.
طراحی و توسعه قالب اکستروژن
شرکت خدمات صنعتی خلیج فارس با استفاده از نرمافزارهای پیشرفته CAD و CAE، به طراحی و توسعه قالبهای اکستروژن میپردازد. تیم مهندسی این شرکت با تحلیل دقیق نیازهای مشتریان و استفاده از مدلسازی سهبعدی، طرحهای اولیه قالبها را تهیه و سپس با شبیهسازی فرآیند اکستروژن، مشکلات احتمالی را پیش از ساخت نمونه اولیه شناسایی و رفع میکند.
تولید قالب اکستروژن
فرآیند تولید قالبهای اکستروژن در شرکت خدمات صنعتی خلیج فارس با دقت و کیفیت بالا انجام میشود. این شرکت با استفاده از ماشینآلات CNC پیشرفته و تکنیکهای ماشینکاری دقیق، قالبهایی با تلرانسهای دقیق و سطوح صیقلی تولید میکند. همچنین، این شرکت از مواد اولیه با کیفیت بالا استفاده میکند تا دوام و عمر مفید قالبها تضمین شود.
نگهداری و تعمیرات قالب اکستروژن
شرکت خدمات صنعتی خلیج فارس علاوه بر طراحی و تولید، خدمات نگهداری و تعمیرات قالبهای اکستروژن را نیز ارائه میدهد. این خدمات شامل بازرسیهای دورهای، تعمیرات پیشگیرانه و اصلاحات لازم برای افزایش عمر مفید قالبها و بهبود عملکرد آنها میباشد. تیم فنی این شرکت با تجربه و تخصص بالا، مشکلات قالبها را به سرعت شناسایی و رفع میکند تا تولید بدون وقفه ادامه یابد.
مشاوره تخصصی
شرکت خدمات صنعتی خلیج فارس با ارائه مشاورههای تخصصی به مشتریان، آنها را در انتخاب بهترین روشها و تکنیکها برای تولید محصولات با کیفیت بالا یاری میکند. این شرکت با ارائه راهکارهای نوین و بهروز، به بهبود فرآیندهای تولید و کاهش هزینهها کمک میکند.
تضمین کیفیت
شرکت خدمات صنعتی خلیج فارس با تعهد به کیفیت و رضایت مشتری، تمامی مراحل طراحی، تولید و نگهداری قالبهای اکستروژن را تحت نظارت دقیق و کنترل کیفیت انجام میدهد. این شرکت با استفاده از آزمونها و بازرسیهای دقیق، اطمینان حاصل میکند که قالبهای تولید شده با استانداردهای بینالمللی مطابقت داشته و نیازهای مشتریان را به بهترین نحو برآورده کنند.
کلام آخر …
قالب اکستروژن یکی از ابزارهای کلیدی در صنعت تولید است که با استفاده از آن میتوان مقاطع طولی متنوعی را با دقت و کیفیت بالا تولید کرد. فرآیند طراحی و تولید قالب اکستروژن نیازمند دانش تخصصی و تجربه بوده و توجه به نکات کلیدی در این فرآیند میتواند به بهبود کیفیت و کارایی محصول نهایی کمک کند. با رعایت اصول صحیح طراحی، انتخاب مواد مناسب و انجام کنترلهای کیفی مستمر، میتوان قالبهای اکستروژن با کیفیت و عمر مفید بالا تولید کرد.
برای استفاده از خدمات قالب اکستروژن شرکت خدمات صنعتی خلیج فارس ، می توانید از طریق ثبت سفارش اقدام کنید و در صورتی که به مشاوره تخصصی با کارشناسان مجرب ما نیاز دارید، حتما با ما تماس بگیرید.
