قالب تزریق پلاستیک، ابزاری تخصصی و مهم در فرآیند تولید قطعات پلاستیکی است که به کمک آن می‌توان محصولات پلاستیکی با دقت بالا و در حجم‌های بزرگ تولید کرد. این قالب‌ها از مواد مقاوم مانند فولاد و آلومینیوم ساخته می‌شوند تا بتوانند فشار و حرارت بالا را تحمل کنند. فرآیند تزریق پلاستیک یکی از پرکاربردترین و موثرترین روش‌های تولید قطعات پلاستیکی است که به دلیل سرعت بالا، دقت مناسب و قابلیت تولید انبوه، در صنایع مختلفی از جمله خودروسازی، لوازم خانگی، الکترونیک و بسته‌بندی مورد استفاده قرار می‌گیرد.
اجزاء قالب تزریق پلاستیک
قالب‌های تزریق پلاستیک معمولاً از دو قسمت اصلی تشکیل شده‌اند که به آنها نصفه ثابت و نصفه متحرک قالب گفته می‌شود. این دو بخش در هنگام تزریق پلاستیک مذاب بسته شده و یک فضای قالب‌گیری ایجاد می‌کنند. در ادامه، بخش‌های مهم دیگری از قالب تزریق پلاستیک را شرح می‌دهیم:
- سیستم تغذیه: شامل درگاه تزریق و کانال‌های راهنما که پلاستیک مذاب را از ماشین تزریق به داخل حفره‌های قالب هدایت می‌کنند.
- حفره‌ها و هسته‌ها: که مستقیماً شکل نهایی قطعه تولیدی را تعیین می‌کنند.
- سیستم خروجی: که شامل پین‌های خارج کننده و سایر مکانیزم‌هایی است که قطعه را پس از سرد شدن و جامد شدن از قالب خارج می‌کنند.
طراحی و ساخت قالب تزریق پلاستیک
طراحی قالب تزریق پلاستیک باید به گونه‌ای باشد که هم کیفیت بالای محصول نهایی را تضمین کند و هم از لحاظ اقتصادی مقرون به صرفه باشد. این فرآیند شامل چندین مرحله کلیدی است:
- تجزیه و تحلیل محصول: مطالعه ویژگی‌های طراحی محصول و تعیین نیازهای مرتبط با مواد، دقت ابعادی و تحمل‌پذیری‌ها.
- انتخاب مواد قالب: تعیین نوع فولاد یا آلومینیوم برای قالب بر اساس خواص مورد نیاز و بودجه پروژه.
- طراحی قالب: استفاده از نرم‌افزارهای مهندسی مانند CAD برای طراحی دقیق تمام جزئیات قالب.
- ساخت و تولید قالب: شامل ماشین‌کاری، سنگ‌زنی، جوشکاری و پرداخت سطوح.
- تست و بهینه‌سازی: انجام آزمایش‌های اولیه برای تضمین عملکرد قالب و اعمال تغییرات لازم برای بهبود نتایج.
انواع قالب تزریق پلاستیک
انواع قالب تزریق پلاستیک بر اساس ساختمان قالب
قالب‌های تزریق پلاستیک بر اساس ساختمان یا طراحی ساختاری خود به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای کاربردهای متفاوتی طراحی شده‌اند:
- قالب‌های دو تیغه‌ای (Two-Plate Molds): این نوع قالب‌ها از دو بخش اصلی تشکیل شده‌اند که در زمان تزریق باز و بسته می‌شوند. طراحی ساده‌تری دارند و برای تولید انبوه مناسب هستند.
- قالب‌های سه تیغه‌ای (Three-Plate Molds): در این نوع قالب‌ها، سه بخش اصلی وجود دارد که این امکان را می‌دهد تا سیستم راهگاه در بخش جداگانه‌ای قرار گیرد. این امر موجب می‌شود تا طراحی پیچیده‌تری داشته باشند و برای قطعات با جزئیات دقیق‌تر مناسب‌تر باشند.
- قالب‌های استک (Stack Molds): این قالب‌ها دارای چندین سطح تولید هستند که امکان تولید چندین قطعه به طور همزمان را فراهم می‌کنند. بسیار کارآمد برای تولید انبوه بوده و بازدهی تولید را به طور قابل توجهی افزایش می‌دهند.
انواع قالب‌های تزریق پلاستیک با توجه به تعداد حفره‌ها
تعداد حفره‌های قالب یکی از معیارهای اساسی در طراحی قالب تزریق پلاستیک است که بر اساس تیراژ و نوع قطعه تولیدی انتخاب می‌شود:
- قالب تک حفره‌ای (Single Cavity Mold): این قالب‌ها تنها یک حفره دارند و برای تولید قطعات با تیراژ پایین یا قطعات بزرگ و پیچیده مناسب هستند.
- قالب چند حفره‌ای (Multi Cavity Mold): این قالب‌ها دارای چندین حفره هستند که همگی یک قطعه مشابه تولید می‌کنند. مناسب برای تولید انبوه و کاهش هزینه‌های واحد هر قطعه هستند.
- قالب خانوادگی (Family Mold): این نوع قالب‌ها دارای چند حفره با طرح‌های مختلف هستند که امکان تولید قطعات مختلف در یک دوره تزریق را فراهم می‌کنند. این قالب‌ها برای تولید قطعاتی با ویژگی‌ها یا ابعاد مختلف اما مرتبط، استفاده می‌شوند.
انواع قالب تزریق پلاستیک بر اساس سیستم راهگاه
سیستم راهگاه در قالب‌های تزریق پلاستیک نقش مهمی در کیفیت و هزینه‌های تولید دارد:
- قالب‌های سرد راهگاه (Cold Runner Mold): در این نوع قالب‌ها، سیستم راهگاه پلاستیک مذاب را به حفره‌ها هدایت می‌کند و پس از هر دور تزریق، ماده باقی‌مانده در راهگاه‌ها سرد و جدا می‌شود. این نوع قالب برای تولید کم‌تیراژ و با هزینه پایین مناسب است.
- قالب‌های گرم راهگاه (Hot Runner Mold): سیستم راهگاه در این قالب‌ها شامل یک سیستم گرمایشی است که پلاستیک مذاب را در طول فرآیند تزریق گرم نگه می‌دارد. این امکان پذیری را فراهم می‌کند که بدون سرد شدن مواد بین دوره‌های تزریق، تولید با کیفیت بالا و بدون ضایعات را امکان‌پذیر سازد.
این تقسیم‌بندی‌ها نشان‌دهنده تنوع و پیچیدگی در طراحی و استفاده از قالب‌های تزریق پلاستیک است که بر اساس نیازهای تولیدی و خصوصیات قطعات مورد نظر، انتخاب می‌شوند. هر نوع قالب ویژگی‌های خاص خود را دارد که باید بر اساس شرایط تولید و نوع محصول، به دقت بررسی و انتخاب شود.
مزایا و معایب قالب تزریق پلاستیک
مزایای قالب تزریق پلاستیک
- تولید انبوه: قالب‌های تزریق پلاستیک امکان تولید تعداد زیادی قطعه در مدت زمان کوتاه را فراهم می‌کنند که این امر باعث کاهش هزینه‌های تولید و افزایش بهره‌وری می‌شود.
- دقت بالا: این روش تولید، دقت بالایی در تولید قطعات فراهم می‌کند و قطعات تولید شده به طور مداوم و با کیفیت یکنواخت تولید می‌شوند.
- کاهش هزینه‌ها: با توجه به قابلیت تولید انبوه، هزینه تولید هر واحد قطعه کاهش می‌یابد. همچنین، ضایعات تولید در این روش بسیار کم است.
- طراحی پیچیده: امکان تولید قطعات با طراحی‌های پیچیده و جزئیات دقیق از طریق قالب‌های تزریق پلاستیک وجود دارد.
- تنوع در مواد: در این فرآیند می‌توان از انواع مختلف پلاستیک‌ها با خواص متفاوت استفاده کرد که امکان تولید قطعات با ویژگی‌های متنوع را فراهم می‌کند.
معایب قالب تزریق پلاستیک
- هزینه اولیه بالا: طراحی و ساخت قالب‌های تزریق پلاستیک نیاز به هزینه بالایی دارد. این هزینه شامل طراحی، مواد اولیه، ماشین‌کاری و آزمون‌های مختلف است.
- زمانبر بودن فرآیند طراحی و ساخت: فرآیند طراحی و ساخت قالب‌های تزریق پلاستیک نیاز به زمان زیادی دارد و ممکن است باعث تاخیر در شروع تولید شود.
- محدودیت در مواد: برخی مواد پلاستیکی نمی‌توانند در فرآیند تزریق پلاستیک مورد استفاده قرار گیرند. این محدودیت‌ها ممکن است باعث محدودیت در انتخاب مواد برای قطعات خاص شود.
- نیاز به نگهداری و تعمیر: قالب‌های تزریق پلاستیک نیاز به نگهداری و تعمیرات دوره‌ای دارند تا از عملکرد بهینه و طول عمر بیشتر آنها اطمینان حاصل شود.

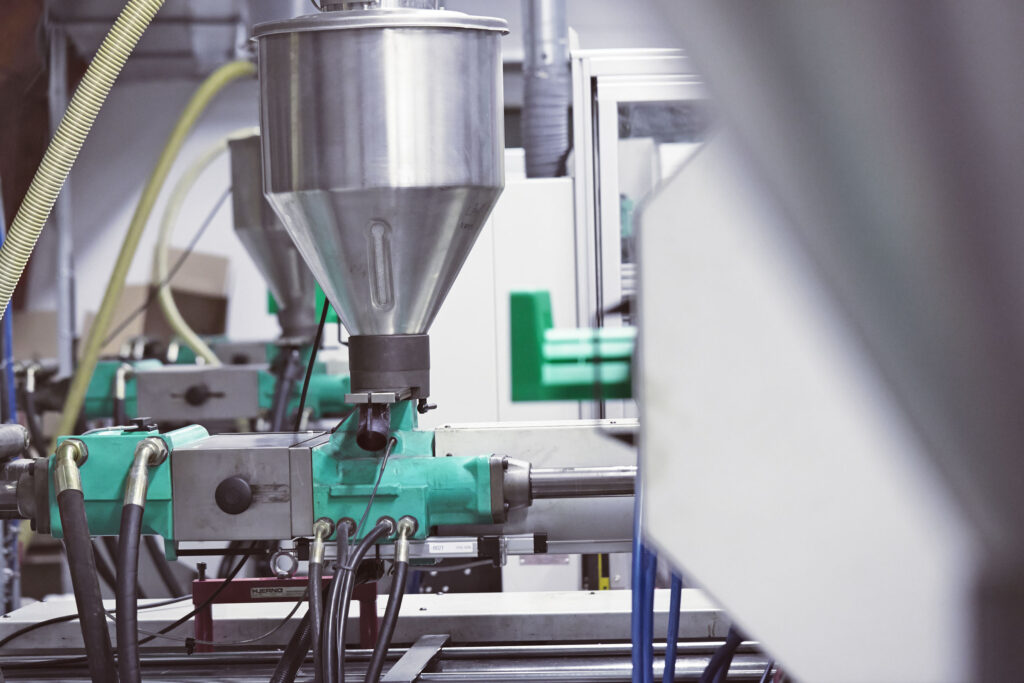

دستگاه قالب تزریق پلاستیک
دستگاه قالب تزریق پلاستیک شامل اجزاء مختلفی است که هر کدام نقش مهمی در فرآیند تزریق ایفا می‌کنند. اجزاء اصلی دستگاه عبارتند از:
- واحد تزریق (Injection Unit): این واحد شامل سیلندر و پیچ است که پلاستیک جامد را ذوب کرده و آن را با فشار به داخل قالب تزریق می‌کند. واحد تزریق معمولاً دارای سیستم‌های کنترل دما و فشار است تا دقت فرآیند را تضمین کند.
- واحد گیره (Clamping Unit): این واحد شامل مکانیزم‌هایی است که قالب را در طول فرآیند تزریق بسته نگه می‌دارند. واحد گیره باید قادر به تحمل فشارهای بالا باشد و تضمین کند که دو نیمه قالب به درستی هم‌تراز هستند.
- سیستم کنترل (Control System): سیستم کنترل دستگاه شامل کنترل‌های الکترونیکی و نرم‌افزاری است که تمامی مراحل فرآیند تزریق را مدیریت و نظارت می‌کند. این سیستم‌ها معمولاً دارای نمایشگرهای دیجیتال و رابط‌های کاربری پیشرفته هستند.
- سیستم هیدرولیک و پنوماتیک (Hydraulic and Pneumatic Systems): این سیستم‌ها برای تأمین نیروی مورد نیاز برای عملیات مختلف دستگاه از جمله باز و بسته کردن قالب، حرکت پیچ و کنترل فشار استفاده می‌شوند.
- واحد تغذیه (Feeding Unit): این واحد مسئول تأمین مواد خام پلاستیکی به دستگاه است. مواد خام به صورت دانه‌ای یا پودر از طریق قیف تغذیه به واحد تزریق منتقل می‌شوند.
هزینه ساخت قالب تزریق پلاستیک
هزینه ساخت قالب تزریق پلاستیک به عوامل متعددی بستگی دارد که مهم‌ترین آنها عبارتند از:
- پیچیدگی طراحی: طراحی‌های پیچیده نیاز به زمان و مهارت بیشتری دارند که می‌تواند هزینه ساخت را افزایش دهد.
- مواد مورد استفاده: استفاده از مواد با کیفیت بالا مانند فولاد ضد زنگ یا آلومینیوم مخصوص می‌تواند هزینه ساخت قالب را افزایش دهد.
- حجم تولید: تعداد قطعاتی که قرار است تولید شوند نیز بر هزینه تأثیر می‌گذارد. در تولید انبوه، هزینه هر قطعه کاهش می‌یابد.
- نیاز به آزمون و اصلاح: فرآیند آزمون و اصلاح قالب ممکن است نیاز به چندین مرحله تکراری داشته باشد که هزینه‌های اضافی به همراه دارد.
- تکنولوژی و تجهیزات مورد استفاده: استفاده از ماشین‌آلات و تجهیزات پیشرفته می‌تواند هزینه ساخت قالب را افزایش دهد، اما معمولاً بهبود کیفیت و دقت تولید را نیز به همراه دارد.
خدمات قالب سازی تزریق پلاستیک در شرکت خدمات صنعتی خلیج فارس
شرکت خدمات صنعتی خلیج فارس با بهره‌گیری از تجهیزات پیشرفته و تیم متخصص، خدمات قالب‌سازی تزریق پلاستیک را با بالاترین کیفیت و در کمترین زمان ممکن ارائه می‌دهد. خدمات این شرکت شامل:
- مشاوره تخصصی: تیم مشاوره فنی شرکت خدمات صنعتی خلیج فارس با ارائه راهکارهای مناسب و تخصصی به مشتریان کمک می‌کند تا بهترین روش تولید و طراحی قالب را انتخاب کنند.
- طراحی و ساخت قالب: با استفاده از نرم‌افزارهای پیشرفته CAD و CAM، طراحی و ساخت قالب‌های تزریق پلاستیک با دقت بالا و کیفیت ممتاز انجام می‌شود.
- تعمیر و نگهداری قالب: شرکت خدمات صنعتی خلیج فارس خدمات تعمیر و نگهداری دوره‌ای قالب‌های تزریق پلاستیک را ارائه می‌دهد تا از عملکرد بهینه و طول عمر بیشتر قالب‌ها اطمینان حاصل شود.
- آزمون و تست قالب: قالب‌های ساخته شده در شرکت خدمات صنعتی خلیج فارس مورد آزمون‌های دقیق و کنترل کیفی قرار می‌گیرند تا از صحت عملکرد و کیفیت تولید اطمینان حاصل شود.
قالب تزریق پلاستیک یکی از ابزارهای حیاتی در صنعت تولید قطعات پلاستیکی است که به دلیل دقت بالا، قابلیت تولید انبوه و کاهش هزینه‌ها، به یکی از متداول‌ترین روش‌های تولید در صنایع مختلف تبدیل شده است. طراحی و ساخت قالب تزریق پلاستیک نیازمند دانش فنی و تجربه بالاست و شامل مراحل مختلفی از تحلیل نیازها تا آزمون و بهینه‌سازی قالب می‌شود. انواع مختلف قالب‌های تزریق پلاستیک برای کاربردهای خاصی طراحی شده‌اند که هر کدام مزایا و معایب خاص خود را دارند.
در صورتی که نیاز به راهنمایی های بیشتر و مشاوره تخصصی با مشاوران مجرب شرکت خلیج فارس دارید با ما حتما تماس بگیرید و در صورتی که قصد استفاده از خدمات شرکت خلیج فارس را دارید از طریق ثبت سفارش اقدام بفرمایید.
