از نقشه تا قطعه - فرآیند گام به گام سفارش «ساخت قطعات دستگاه های صنعتی»
- دستگاه خوابیده و تولید متوقف شده؛ قطعه صنعتی سفارشی می خواهید اما نمی دانید از کجا شروع کنید.
- هر ساعت تأخیر یعنی هزینهٔ توقف خط، جریمهٔ ددلاین و فشار روی تیم.
- با یک فرآیند شفاف و سریع از «فایل» تا «تحویل»، ریسک را کم و زمان را کوتاه می کنیم.
- ارسال فایل: مدل سه بعدی/نقشه را ارسال کنید؛ اگر فایل ندارید، مهندسی معکوس انجام می دهیم.
- بازبینی DFM: بررسی ساخت پذیری (شعاع ها، ضخامت ها، ابزارپذیری، فیکسچر).
- پیشنهاد متریال و رواداری: برای دوام، سایش، دما و هزینه بهینه سازی می کنیم.
- برآورد قیمت و زمان: شفاف، با گزینه های عادی و فوری.
- ساخت CNC: فرز/تراش/EDM به تناسب هندسه؛ کنترل کیفی مرحله ای.
- عملیات تکمیلی: پرداخت، آنودایز/آبکاری، سختکاری، مونتاژ.
- QC نهایی و ارسال: گزارش بازرسی + بسته بندی صنعتی.
- زمان توقف خط را کوتاه می کند،
- ریسک عدم انطباق را با QC و DFM پایین می آورد،
- گزینهٔ [خدمات فوری CNC] برای ددلاین های نزدیک.
| مورد | انتخاب پیشنهادی | نکته مهم |
| فرمت فایل | STEP, IGES, DWG, PDF | فایل STEP بهترین برای برآورد دقیق است. |
| فرآیند ساخت | خدمات CNC فرز، خدمات CNC تراش، وایرکات | براساس هندسه/دقت انتخاب می شود. |
| تلرانس هدف | ±0.02–0.10 mm | بسته به متریال/فرآیند متغیر است. |
| فینیشینگ | سندبلاست، آنودایز/آبکاری | ضد سایش/خوردگی و ظاهر بهتر. |
| حالت زمان | عادی یا خدمات فوری CNC | برای تحویل 24–72 ساعته. |
| اقدام | ثبت سفارش | آپلود فایل و دریافت قیمت فوری. |

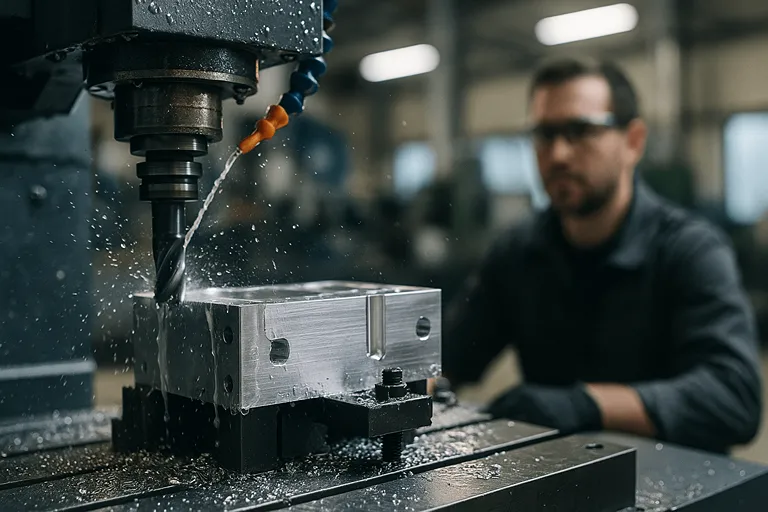

فرز CNC سه، چهار و پنج محور - انتخاب درست برای قطعهٔ صنعتی شما
کاربرد در ساخت قطعات دستگاه های صنعتی: بدنه ها، فیکسچرها، هوزینگ ها، شیارها، جیب ها، پله ها، پورت ها و سطوح سه بعدی پیچیده.
- 3 محور: اقتصادی و سریع برای بیشتر جیب ها، پله ها و صفحه کاری ها.
- 4 محور: ایده آل برای قطعات استوانه ای/چهاروجهی با ماشین کاری پیرامونی بدون چندین گیره کاری.
- 5 محور: برای سطوح پیچیده، دسترسی بهتر ابزار، کیفیت سطح بالاتر و کاهش ستاپ.
| محور | هندسهٔ مناسب | دقت/کیفیت | هزینه/زمان |
| 3 | صفحات، جیب ها، پله ها | دقت بالا برای قطعات عمومی | پایین/کوتاه |
| 4 | شیارهای پیرامونی، سوراخ کاری زاویه دار | ثبات ابعادی بهتر در پیرامون | متوسط |
| 5 | سطوح پیچیده، قالب، ایمپلر | دسترسی عالی و سطح یکدست | بالاتر/کوتاه تر به علت ستاپ کمتر |
- شعاع داخلی را با ابزارهای استاندارد تنظیم کنید (مثلاً R≥1.5–2 mm).
- اختلاف زبری سطح را با مسیر نهایی (finish pass) کنترل کنید.
- برای سوراخ های عمق زیاد، راهگاه خنک کاری و step drilling لحاظ شود.

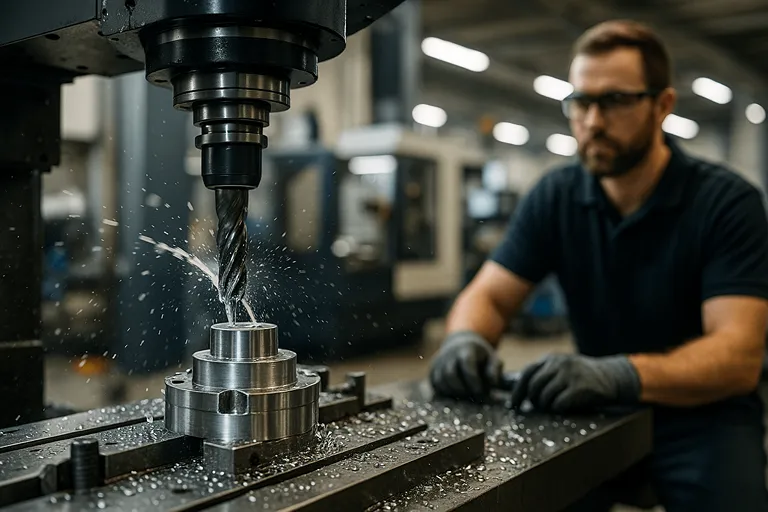

تراش CNC و سری سازی دقیق - شفت ها، بوش ها و رزوه های خاص
برای «ساخت قطعات دستگاه های صنعتی» با فرم های دورانی: شفت انتقال قدرت، بوش های تحمل سایش، پولی، نافی، رزوه های Pipe/Metric/UN.
- توانمندی ها: رزوه زنی داخلی/خارجی، شیاراندازی، پخ زنی، خان کشی کمکی، پرداخت آینه ای.
- تیراژ: از نمونه سازی تا تولید سری؛ کنترل ابعادی با گیج Plug/ Ring و میکرومتر ساعتی.
- مواد رایج: فولاد آلیاژی، CK45، استنلس 304/316، برنج، آلومینیوم سری 6000.
| ویژگی | توضیح |
| قطر/طول معمول | مناسب رنج رایج شفت ها و بوش ها (جزئیات هنگام برآورد) |
| رزوه ها | M, UNC/UNF, NPT, BSP و گام های خاص |
| پرداخت سطح | سنگ ساب، لپینگ، پولیش به تناسب کاربرد |
وایرکات و اسپارک (EDM) - هندسه های پیچیده با دقت بالا
وقتی «ساخت قطعات دستگاه های صنعتی» شامل گوشه های تیز، کانال های باریک، یا فولادهای سخت کاری شده است، EDM بهترین گزینه است.
- وایرکات (Wire EDM): برش با عرض براده بسیار کم و زوایای تیز برای قالب/اینسر ت ها.
- اسپارک (Sinker EDM): ایجاد حفره های فرم دار، گوشه های تیز و جزئیات عمیق.
مناسب برای: قالب ها، پانچ/دای، اسپلاین های خاص، قطعات دقیق پس از سختکاری.
مزایا: حداقل تنش حرارتی، دقت بالا، تکرارپذیری.
تکمیل کار: پس ماشین کاری سبک و پرداخت نهایی برای رسیدن به Ra هدف.
متریال های مناسب در ساخت قطعات دستگاه های صنعتی
هدف: تعادل بین دوام، ماشین کاری پذیری و هزینه.
| متریال | کاربرد صنعتی | نکتهٔ انتخاب |
| آلومینیوم 6061/7075 | هوزینگ سبک، فیکسچر، قطعات با نسبت استحکام/وزن خوب | آنودایز محافظتی پیشنهاد می شود. |
| فولاد ابزار (D2, H13) | پانچ/دای، قطعات تحت سایش | سختکاری و EDM برای جزئیات تیز. |
| CK45 / C45 | شفت ها و بوش ها | ماشین کاری خوب، قیمت مناسب. |
| استنلس 304/316 | صنایع غذایی/دارویی/ضدخوردگی | پاسیو سازی/پولیش برای بهداشت بهتر. |
| برنج | اتصالات، بوش های کم اصطکاک | ماشین کاری سریع و سطح تمیز. |
| POM/Delrin | چرخ دنده سبک، رولر، گاید | اصطکاک کم و پایداری ابعادی. |
ظرفیت ابعادی و کورس ماشین ها
برای برنامه ریزی بهتر «ساخت قطعات دستگاه های صنعتی»، شناخت حدود رایج کمک می کند:
| فرآیند | نوع قطعه | نمونهٔ بازهٔ متداول | نکته |
| فرز CNC | صفحات/هوزینگ | قطعات کوچک تا بدنه های متوسط | قطعات بزرگ تر با چند ستاپ/فیکسچر قابل انجام است. |
| تراش CNC | شفت/بوش | قطر و طول رایج شفت های صنعتی | سوراخ کاری عمیق نیازمند برنامهٔ جداگانه است. |
| EDM | اینسرت/قالب | قطعات با جزئیات ریز تا متوسط | برای ابعاد بزرگ زمان ساخت افزایش می یابد. |
جزئیات ظرفیت دقیق هنگام ثبت سفارش و بررسی نقشه اعلام می شود.
صنایع هدف - کجاها به درد می خوریم؟
ما در ساخت قطعات دستگاه های صنعتی به صنایع زیر سرویس می دهیم:
- خودروسازی و قطعه سازی: فیکسچرها، جیک ها، شفت ها، هوزینگ ها (خدمات CNC فرز، خدمات CNC تراش).
- نفت، گاز و پتروشیمی: اتصالات دقیق، بوش های مقاوم به سایش (تراش CNC).
- غذایی و دارویی: استنلس 304/316، سطوح بهداشتی، پولیش (فرز CNC).
- بسته بندی و پرکن ها: چرخ دنده های مهندسی، رولر، فیکسچرهای راهنمایی.
- معدنی و راه سازی: شفت های تنومد، بوش های ضخیم و مقاوم.
- قالب سازی: اینسرت ها و جزئیات EDM (وایرکات).
مهندسی معکوس و بازتولید قطعات کمیاب
وقتی نقشه ندارید اما قطعهٔ نمونه موجود است، مهندسی معکوس بهترین مسیر برای ادامهٔ تولید یا تعمیر دستگاه است.
رویکرد ما:- بررسی نمونه و تلرانس های بحرانی (Seat/Press-fit/کلیرنس ها).
- اندازه برداری دقیق با ابزارهای اندازه گیری و اندازه گیری مختصاتی (CMM) در صورت نیاز.
- مدلسازی CAD و تطبیق با کارکرد واقعی.
- انتخاب متریال جایگزین در صورت توقف تولید متریال اصلی.
- ساخت CNC (فرز/تراش/EDM) + فینیشینگ.
- کنترل کیفی و تست مونتاژ.
خروجی ها: فایل های STEP/DWG برای آرشیو شما، گزارش QC، قطعهٔ آمادهٔ نصب.
سوالات متداول + چک لیست نهایی ثبت سفارش و ساخت قطعات دستگاه های صنعتی
سوالات متداول
چطور سریع تر قیمت بگیرم؟
فایل STEP + تعداد + تلرانس های بحرانی را همراه با ثبت سفارش ارسال کنید.
تحویل فوری دارید؟
بله؛ براساس پیچیدگی/تیراژ، گزینهٔ خدمات فوری CNC ارائه می شود.
متریال از طرف شماست یا کارفرما؟
هر دو حالت؛ پیشنهاد متریال اقتصادی تر را ارائه می دهیم.
QC چطور انجام می شود؟
بازرسی مرحله ای و نهایی؛ در صورت نیاز گزارش CMM.
عملیات تکمیلی هم انجام می دهید؟
بله؛ پرداخت، آنودایز/آبکاری، سختکاری، مونتاژ.
چک لیست سریع برای «ساخت قطعات دستگاه های صنعتی»
- مدل سه بعدی (STEP/IGES) + نقشهٔ ابعادی (PDF/DWG)
- تعداد/تیراژ و تلرانس های بحرانی
- متریال ترجیحی + فینیشینگ مورد نیاز
- زمان تحویل مورد انتظار (عادی/فوری)
- آدرس ارسال و نیاز به بسته بندی خاص
