تاثیر طراحی بهینه قطعه بر کاهش هزینه های تولید
طراحی قطعات فرزکاری بهینه باعث کاهش قابل توجه هزینه های تولید می شود. هنگامی که طراحی قطعه با در نظر گرفتن محدودیت ها و قابلیت های ماشینکاری انجام شود، فرآیند تولید سریع تر و کم هزینه تر خواهد بود.
مزایای طراحی بهینه قطعه:
- کاهش زمان فرایند فرزکاری
- افزایش عمر ابزار
- کاهش مصرف انرژی و مواد
- کاهش خطاهای تولید و دوباره کاری
| عامل تاثیرگذار | نتیجه در هزینه ها |
| طراحی هندسه ساده | کاهش زمان ماشینکاری |
| کاهش پیچیدگی سطوح | کاهش فرسایش ابزار |
| استفاده از ابعاد استاندارد | کاهش نیاز به عملیات اصلاحی |
انتخاب مواد مناسب برای کاهش هزینه های ماشینکاری
در طراحی قطعات فرزکاری، انتخاب ماده اولیه یکی از فاکتورهای کلیدی است. انتخاب مواد با قابلیت ماشینکاری بالا موجب کاهش هزینه های تولید می شود.
نکات مهم در انتخاب مواد:
- قابلیت ماشینکاری: مواد نرم تر یا با ساختار همگن تر، فرایند سریع تر و ارزان تری دارند.
- هزینه مواد: انتخاب مواد با قیمت منطقی و در دسترس باعث کاهش هزینه کل می شود.
- ویژگی های مکانیکی: مواد باید نیازهای کاربردی قطعه را برآورده کنند، بدون اینکه ماشینکاری دشوار شود.

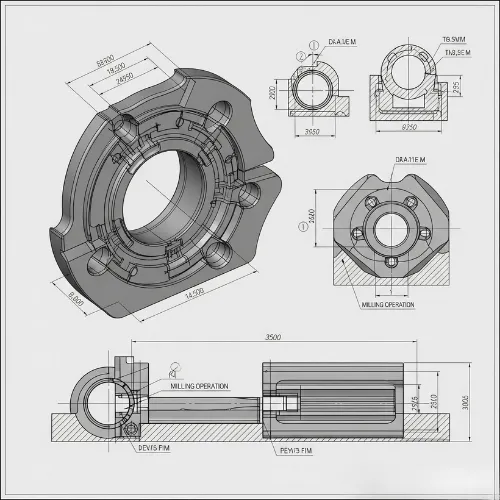

طراحی هندسه قطعات برای افزایش عمر ابزار فرز
در طراحی قطعات فرزکاری، هندسه مناسب می تواند طول عمر ابزار فرز را افزایش دهد. گوشه های تیز و برش های عمیق باعث فشار زیاد روی ابزار می شوند.
راهکارهای طراحی برای افزایش عمر ابزار:- گرد کردن گوشه ها و لبه ها
- کاهش عمق براده در نقاط حساس
- استفاده از سطوح صاف و یکنواخت
استفاده از استانداردهای ابعادی جهت تسهیل فرایند فرزکاری
رعایت استانداردهای ابعادی در طراحی قطعات فرزکاری باعث افزایش سرعت و دقت تولید می شود.
| مزیت استانداردسازی ابعاد | توضیح |
| کاهش نیاز به اصلاحات | قطعات با ابعاد قابل قبول تولید می شوند |
| افزایش کیفیت محصول | دقت تولید بالاتر و پایدارتر است |
| صرفه جویی در زمان و هزینه | کاهش عملیات پس فرزکاری و دوباره کاری |
کاهش تعداد عملیات فرزکاری با طراحی هوشمندانه
طراحی هوشمند قطعه باعث کاهش مراحل ماشینکاری می شود. در طراحی قطعات فرزکاری، ساده سازی هندسه و ادغام عملیات مختلف نقش مهمی دارد.
روش های کاهش عملیات:- طراحی سطوح قابل دسترسی با یک بار عبور ابزار
- استفاده از ساختارهای مدولار
- کاهش تعداد سوراخ ها و شیارهای پیچیده
طراحی قطعات با قابلیت استفاده مجدد ابزار و فیکسچر
یکی از استراتژی های موثر در طراحی قطعات فرزکاری، طراحی با قابلیت استفاده مجدد از ابزارها و فیکسچرها است.
مزایا:- کاهش هزینه های تهیه ابزار جدید
- تسریع فرآیند تولید
- کاهش هزینه های تنظیم و نصب
تاثیر طراحی لبه ها و گوشه ها در بهبود کیفیت و کاهش هزینه ها
طراحی مناسب لبه ها در طراحی قطعات فرزکاری، هم عمر ابزار را افزایش می دهد و هم کیفیت قطعه را بهبود می بخشد.
| نوع لبه | تاثیر بر ابزار و قطعه |
| لبه تیز | افزایش فرسایش ابزار، تنش در قطعه |
| لبه گرد | کاهش فرسایش، بهبود کیفیت سطح |
بررسی تاثیر قطر و طول ابزار بر هزینه های فرزکاری
انتخاب قطر و طول ابزار مناسب، یکی از عوامل کلیدی در طراحی قطعات فرزکاری است.
جدول مقایسه تاثیر قطر و طول ابزار:| پارامتر | تاثیر مثبت | تاثیر منفی |
| قطر زیاد | افزایش سرعت براده برداری، کیفیت سطح بهتر | نیاز به قدرت ماشین بالاتر، هزینه ابزار بیشتر |
| طول زیاد | دسترسی به نقاط عمیق تر | افزایش لرزش و کاهش دقت |
استفاده از روش های شبیه سازی جهت پیش بینی و کاهش هزینه ها
نرم افزارهای شبیه سازی در طراحی قطعات فرزکاری به پیش بینی مشکلات و بهینه سازی فرایند کمک می کنند.
مزایای شبیه سازی:- کاهش اشتباهات تولیدی
- بهینه سازی مسیر ابزار
- کاهش زمان و هزینه های فرایند
نحوه انتخاب عمق براده و سرعت پیشروی برای کاهش هزینه ها
تنظیم بهینه عمق براده و سرعت پیشروی، در طراحی قطعات فرزکاری از اهمیت بالایی برخوردار است.
اصول انتخاب:- عمق براده متناسب با مقاومت ماده
- سرعت پیشروی به اندازه ای که کیفیت سطح حفظ شود
- توجه به عمر ابزار و توان ماشین
چگونگی طراحی قطعات با حداقل نیاز به عملیات پس فرزکاری
هدف در طراحی قطعات فرزکاری، کاهش عملیات پس فرزکاری با دقت در تلرانس و هندسه است.
راهکارها:- استفاده از تلرانس های استاندارد و منطقی
- طراحی سطوح با قابلیت ماشینکاری آسان
- کاهش پیچیدگی هندسی
توصیه های کلیدی برای طراحی قطعات فرزکاری اقتصادی
طراحی قطعات فرزکاری اقتصادی نیازمند توجه به موارد زیر است:
- انتخاب مواد و هندسه بهینه
- رعایت استانداردها و کاهش مراحل تولید
- استفاده از فناوری های مدرن مانند شبیه سازی
- تنظیم پارامترهای ماشینکاری بهینه
| فاکتور کلیدی | تاثیر بر هزینه ها |
| مواد مناسب | کاهش زمان و هزینه ابزار |
| هندسه ساده | افزایش سرعت تولید و کاهش خطا |
| شبیه سازی پیشرفته | کاهش ریسک و صرفه جویی در هزینه ها |
