چطور با طراحی مهندسی، زمان ماشین کاری CNC را نصف کنیم؟
کاهش زمان ماشین کاری CNC، یکی از دغدغه های اصلی هر صنعتگر و مهندس است. طراحی مهندسی نقش فوق العاده مهمی در این فرآیند دارد. با به کارگیری اصول زیر، می توانید زمان ماشین کاری قطعات را به طور چشمگیری کاهش دهید:
اصول طراحی مهندسی برای کاهش زمان ماشین کاری CNC:
- سادگی هندسه: هرچه طرح قطعه ساده تر باشد، ابزار ماشین کاری راحت تر و سریع تر عمل می کند.
- انتخاب فیچرهای استاندارد: استفاده از سوراخ ها، شیارها و رزوه های استاندارد باعث افزایش سرعت و کاهش هزینه می شود.
- به حداقل رساندن تغییرات ابزار: طراحی قطعاتی که نیاز به تعویض ابزار کم تری دارند، باعث کاهش زمان ستاپ می شود.
ویژگی طراحی | تأثیر بر زمان ماشین کاری |
سادگی هندسه | کاهش زمان ماشین کاری تا ۴۰٪ |
فیچرهای استاندارد | ۳۰٪ کاهش زمان ستاپ |
کاهش ابزارزنی | ۲۰٪ سرعت بیشتر در فرآیند |
با رعایت این اصول، کاهش زمان ماشین کاری CNC از رویا به واقعیت تبدیل می شود.
۵ ترفند طلایی طراحی برای افزایش سرعت ماشین کاری CNC
افزایش سرعت ماشین کاری تنها با آپدیت کردن ماشین آلات ممکن نیست؛ بلکه با چند ترفند هوشمندانه در طراحی، می توانید زمان تولید قطعه را به حداقل برسانید:
ترفندهای طلایی:
- استفاده از شعاع های بزرگ تر در گوشه ها: ابزار برش راحت تر و سریع تر حرکت می کند.
- کاهش عمق برش های غیرضروری: هر چه عمق برش کمتر باشد، سرعت عملیات بیشتر می شود.
- جلوگیری از فیچرهای پیچیده و غیرضروری: هرچقدر طرح ساده تر باشد، ماشین کاری آسان تر و سریع تر خواهد بود.
- انتخاب ضخامت مناسب برای قطعه: ضخامت های معقول باعث کاهش زمان و هزینه می شود.
- هماهنگی با قابلیت های ماشین CNC: تطبیق طراحی با امکانات ماشین کاری موجب افزایش سرعت فرآیند می شود.
نتیجه:
با رعایت این نکات کلیدی در طراحی، می توانید به کاهش زمان ماشین کاری CNC دست پیدا کنید و راندمان خط تولید خود را چند برابر کنید.
اهمیت طراحی قطعه در کاهش هزینه و زمان ماشین کاری CNC
طراحی قطعه نقش کلیدی در بهینه سازی زمان و هزینه ماشین کاری دارد. هرگونه پیچیدگی یا نقص در طراحی، مستقیم بر زمان تولید و در نتیجه هزینه نهایی تأثیر می گذارد.
مزایای طراحی بهینه:
- کاهش تعداد مراحل ماشین کاری
- کاهش مصرف ابزار و انرژی
- کاهش ضایعات تولیدی
- افزایش سرعت تولید
طراحی غیربهینه | طراحی بهینه |
تعداد عملیات بیشتر | مراحل کمتر |
ضایعات بالا | ضایعات حداقلی |
هزینه ابزار بیشتر | صرفه جویی در هزینه ابزار |
نتیجه گیری:
با سرمایه گذاری روی طراحی اولیه، می توانید به کاهش زمان ماشین کاری CNC و همچنین کاهش چشمگیر هزینه ها برسید.
چگونه با انتخاب متریال مناسب، سرعت ماشین کاری را بالا ببریم؟
انتخاب متریال مناسب، تاثیر مستقیم بر زمان و کیفیت ماشین کاری دارد. برخی متریال ها مثل آلومینیوم، مس و برخی آلیاژهای پلاستیکی، سریع تر و آسان تر ماشین کاری می شوند.
نکات مهم در انتخاب متریال:
- سختی متریال: مواد با سختی متوسط راحت تر ماشین کاری می شوند.
- قابلیت تراشکاری: مواد با قابلیت تراش خوب، زمان ماشین کاری را کاهش می دهند.
- دسترسی و قیمت: انتخاب متریال مقرون به صرفه با کارایی بالا

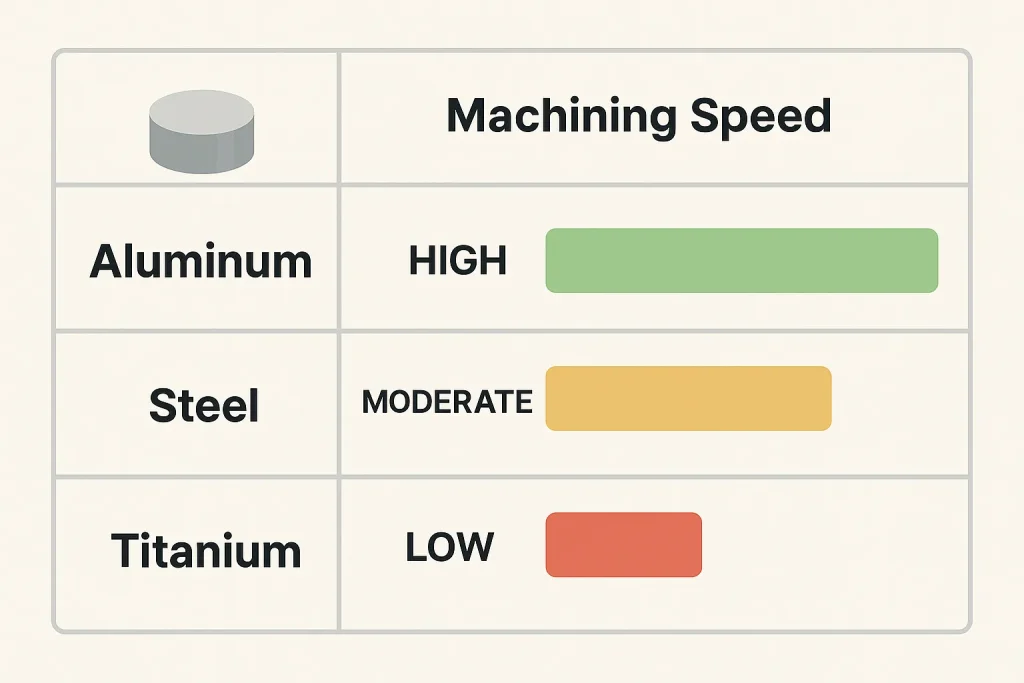

متریال | قابلیت ماشین کاری | زمان تقریبی ماشین کاری |
آلومینیوم | بسیار عالی | کوتاه |
فولاد ضدزنگ | متوسط | متوسط |
تیتانیوم | دشوار | طولانی |
جمع بندی:
با انتخاب متریال مناسب و سازگار با فرآیند، می توانید تا ۴۰٪ به کاهش زمان ماشین کاری CNC کمک کنید.
بهترین استانداردهای طراحی برای ماشین کاری سریع تر و بهینه تر
استفاده از استانداردهای بین المللی طراحی، باعث کاهش خطا، افزایش سرعت تولید و کاهش زمان ماشین کاری CNC می شود.
استانداردهای مهم:
- DIN و ISO برای ابعاد و تلرانس ها
- استفاده از فیچرهای استاندارد (سوراخ، شیار، رزوه)
- تلرانس های منطقی و قابل اجرا
استاندارد طراحی | مزایا برای زمان ماشین کاری |
DIN | کاهش خطا و بازکاری |
ISO | افزایش سرعت تولید |
ASME | بهبود کیفیت نهایی |
نکته کلیدی:
هماهنگی طراحی با استانداردهای جهانی، سرعت و کیفیت ماشین کاری را تضمین می کند.

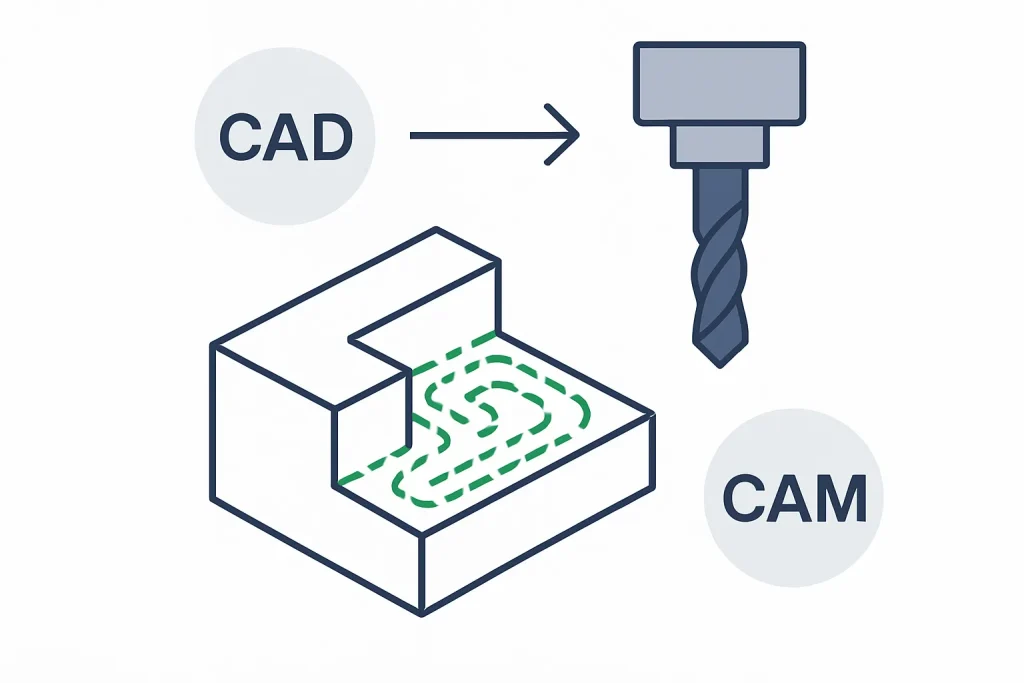

نقش شبیه سازی CAM در کاهش زمان ماشین کاری CNC
شبیه سازی فرآیند ماشین کاری با نرم افزارهای CAM (ساخت به کمک کامپیوتر)، یکی از راه های مدرن برای کاهش زمان ماشین کاری CNC است.
مزایای شبیه سازی CAM:
- پیش بینی مشکلات قبل از تولید واقعی
- کاهش آزمون و خطا و اتلاف وقت
- بهینه سازی مسیر حرکت ابزارها
جدول مقایسه:
روش سنتی | روش با شبیه سازی CAM |
آزمون و خطا زیاد | پیش بینی مشکلات قبل از تولید |
زمان ستاپ بالا | کاهش زمان ستاپ |
ضایعات بیشتر | ضایعات کمتر |
نتیجه:
شبیه سازی CAM می تواند تا ۲۵٪ زمان ماشین کاری را کاهش دهد.
اشتباهات رایج طراحی که زمان ماشین کاری را افزایش می دهد
برخی اشتباهات رایج در طراحی، می تواند باعث افزایش چشمگیر زمان ماشین کاری شود و تمام فرآیند را پرهزینه و کند کند.
اشتباهات رایج:
- استفاده از گوشه های تیز به جای شعاع دار
- تلرانس های غیرضروری و بسیار سختگیرانه
- طراحی فیچرهای غیرقابل دسترس برای ابزار
- انتخاب متریال غیر مناسب
- عدم توجه به ترتیب مراحل ماشین کاری
لیست اشتباهات + راه حل:
اشتباه رایج | راه حل پیشنهادی |
گوشه تیز | طراحی گوشه شعاع دار |
تلرانس غیرضروری | تلرانس منطقی و کاربردی |
فیچر غیرقابل دسترس | طراحی قابل دسترس برای ابزار |
متریال دشوار | انتخاب متریال مناسب |
نتیجه:
با پرهیز از این اشتباهات، به راحتی می توانید کاهش زمان ماشین کاری CNC را رقم بزنید.

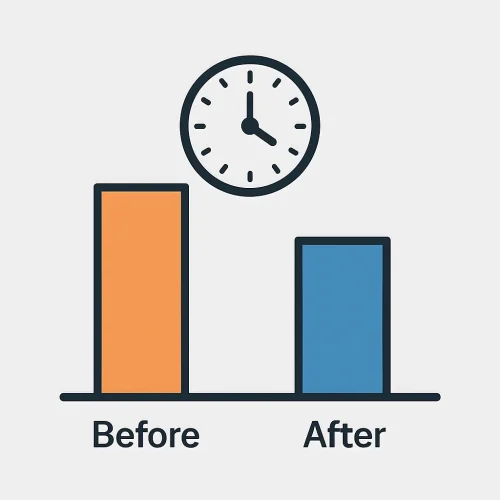

بررسی نمونه های واقعی - کاهش ۳۰٪ زمان ماشین کاری با بهبود طراحی
مطالعات موردی نشان داده اند که تنها با اصلاح طراحی، می توان تا ۳۰٪ زمان ماشین کاری را کاهش داد. در جدول زیر یک نمونه واقعی آورده شده است:
مشخصات قطعه | زمان ماشین کاری قبل | زمان ماشین کاری بعد از اصلاح طراحی | میزان کاهش زمان |
شفت فولادی با فیچرهای پیچیده | ۱۲۰ دقیقه | ۸۰ دقیقه | ۳۳٪ کاهش زمان |
بدنه آلومینیومی ساده شده | ۹۰ دقیقه | ۶۰ دقیقه | ۳۳٪ کاهش زمان |
مهم ترین اصلاحات انجام شده:
- حذف فیچرهای غیرضروری
- انتخاب تلرانس منطقی
- افزایش شعاع گوشه ها
نتیجه:
نمونه های واقعی اثبات می کنند که کاهش زمان ماشین کاری CNC با طراحی هوشمندانه کاملاً دست یافتنی است.
سریع ترین استراتژی های طراحی برای تولید قطعات CNC پیچیده
برای تولید قطعات پیچیده، باید استراتژی های خاصی را در طراحی اعمال کنید تا زمان ماشین کاری به حداقل برسد.
استراتژی ها:
- تقسیم قطعه پیچیده به ماژول های ساده تر
- اولویت دهی به فیچرهای اصلی و حذف جزئیات غیرضروری
- طراحی قطعات به گونه ای که با کم ترین تغییر ابزار ساخته شوند
جدول استراتژی ها:
استراتژی | تاثیر بر زمان ماشین کاری |
ماژولار کردن قطعه | کاهش زمان مونتاژ و ماشین کاری |
حذف جزئیات اضافی | افزایش سرعت تولید |
طراحی با ابزار واحد | کاهش زمان تعویض ابزار |
نکته:
اجرای این استراتژی ها، فرآیند کاهش زمان ماشین کاری CNC را برای قطعات پیچیده ساده می کند.
۵ نرم افزار برتر برای طراحی بهینه و کاهش زمان ماشین کاری CNC
استفاده از نرم افزارهای حرفه ای طراحی، نقش کلیدی در بهبود کیفیت و کاهش زمان ماشین کاری CNC دارد.
پنج نرم افزار برتر:
- SolidWorks: محیط کاربرپسند، ابزارهای شبیه سازی قوی
- AutoCAD: طراحی دقیق، مناسب برای نقشه کشی صنعتی
- Fusion 360: طراحی سه بعدی، CAM و شبیه سازی همزمان
- CATIA: قابلیت طراحی قطعات پیچیده و هوافضا
- Siemens NX: ابزارهای پیشرفته طراحی و بهینه سازی مسیر ابزار
نام نرم افزار | ویژگی شاخص | تاثیر بر کاهش زمان ماشین کاری |
SolidWorks | شبیه سازی سریع | کاهش آزمون و خطا |
Fusion 360 | یکپارچه سازی طراحی و CAM | بهینه سازی خودکار |
Siemens NX | تحلیل و شبیه سازی پیشرفته | تشخیص خطا پیش از تولید |
نتیجه:
انتخاب نرم افزار مناسب، فرآیند طراحی تا تولید را تسریع می کند و به کاهش زمان ماشین کاری CNC کمک زیادی خواهد کرد.
رابطه بین دقت طراحی و سرعت تولید در پروژه های CNC
همیشه این سؤال مطرح است: آیا دقت بالاتر در طراحی، زمان ماشین کاری را زیاد می کند؟ پاسخ، بستگی به سطح دقت و نوع طراحی دارد.
بررسی رابطه:
- دقت بیش از نیاز (Over-tolerance)، زمان ماشین کاری را افزایش می دهد.
- دقت منطقی و متناسب با کاربرد قطعه، هم کیفیت را تضمین می کند و هم سرعت تولید را بالا می برد.
دقت طراحی | سرعت تولید | کیفیت نهایی |
خیلی بالا | پایین | بالا اما پرهزینه |
منطقی | بالا | کافی و مقرون به صرفه |
پایین | خیلی بالا | کیفیت پایین |
جمع بندی:
تعادل بین دقت طراحی و سرعت تولید، رمز اصلی کاهش زمان ماشین کاری CNC بدون افت کیفیت است.
