تنظیمات وایرکات چیست و چرا تنظیم درست همه چیز را تغییر می دهد؟

  • قطعه سوختگی لبه دارد، گوشه ها Overcut شده، یا سیم مدام پاره می شود.
  • نتیجه؟ دوباره کاری، اتلاف زمان و هزینه، تاخیر تحویل و نارضایتی مشتری.
  • با تنظیمات وایرکات درست (Ton/Toff، Peak، Servo، فلشینگ، کشش و سرعت سیم) ۸۰٪ این مشکلات از بین می رود. از همین صفحه، «چک لیست شروع سریع» و «جدول تنظیمات پیشنهادی» را اجرا کن و در همان برش اول، به دقت و صافی قابل قبول برس.

نتیجهٔ سریع در ۵ گام

  1. رسانایی دی الکتریک را روی بازهٔ پیشنهادی ماده تنظیم کن (جدول های پایین).
  2. قطر و نوع سیم را با ضخامت قطعه تطبیق بده.
  3. Ton/Toff و Peak را اول محافظه کار انتخاب کن و با حفظ Gap بهینه کن.
  4. فلشینگ و فاصلهٔ نازل را برای خروج خرده debris پایدار کن.
  5. جبران Kerf و تعداد پاس های Skim را برای دقت نهایی ست کن.

شناخت پارامترهای کلیدی در تنظیمات وایرکات

پارامترها و اثرشان

  • Ton/Toff (µs): طول پالس و وقفه؛ Ton بالاتر → براده برداری بیشتر اما ریسک حرارت/سوختگی.
  • Peak Current/Level: شدت پیک تخلیه؛ rough سریع تر، اما سطح زبرتر.
  • Servo Voltage/Gap: فاصلهٔ جرقه—کوچک باشد Overcut/پارگی، بزرگ باشد ناپایداری قوس.
  • Wire Speed/Tension: سرعت و کشش سیم برای پایداری مسیر و جلوگیری از انحراف.
  • Flushing (bar) و Nozzle Gap (mm): خروج مؤثر ذرات و جلوگیری از قوس بی ثبات.



نشانه

علت محتمل

راه حل تنظیمات وایرکات

سوختگی لبه

Ton/Peak زیاد، فلشینگ ضعیف

کم کردن Ton/Peak، افزایش فشار فلشینگ

Overcut گوشه

Gap کم، جبران Kerf ناکافی

افزایش Servo/Gap، اصلاح Offset

پارگی سیم

کشش/سرعت نامتناسب، فلشینگ بد

افزایش کشش، تنظیم سرعت، نزدیک کردن نازل

خط های باندینگ

دی الکتریک آلوده/رسانایی نامنظم

تعویض فیلتر/رزین، تثبیت µS/cm

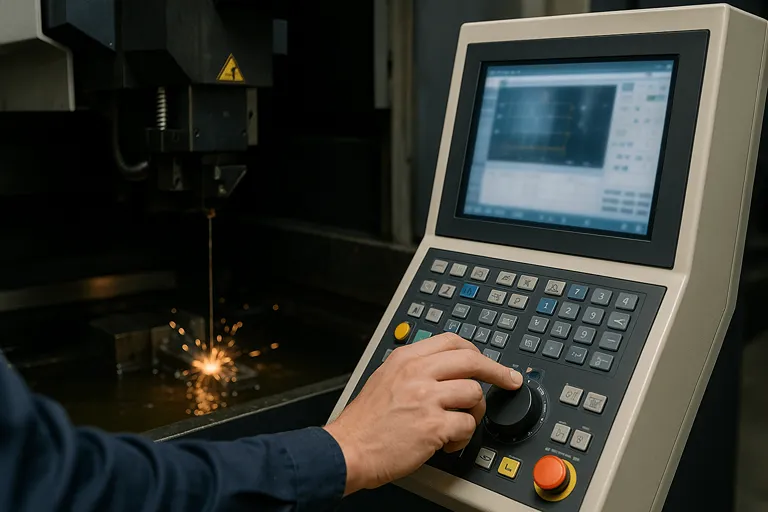

تنظیمات دستگاه وایرکات

آماده سازی قطعه و فیکسچرینگ حرفه ای - پایه طلایی تنظیمات وایرکات

  • تراز و اتوکُلَمپ: هر میلی متر تاب، روی تنظیمات وایرکات اثر می گذارد. از صفحات ساپورت پشت کار (back plate) و گیره های پایدار استفاده کن.
  • پیش سوراخ کاری هوشمند: قطر سوراخ اولیه را با قطر سیم و مسیر خروج Slug هماهنگ کن.
  • کنترل اعوجاج حرارتی: قطعات نازک را با بریج های موقت و فلشینگ ملایم مهار کن.
  • مرجع گذاری دقیق (datum): قبل از rough، سطوح مرجع را تعریف کن تا جبران Kerf دقیق شود.

تنظیمات دی الکتریک - هدایت سنجی، فلشینگ و فاصلهٔ نازل

  • رسانایی (µS/cm): برای فولاد ابزار و استنلس معمولاً ۱۰–۲۰ µS/cm، برای آلومینیوم ۲۰–۳۰ µS/cm مناسب است (بسته به ماشین).
  • فیلتر و رزین: افت ناگهانی کیفیت سطح؟ فیلتر اشباع یا رزین بی اثر است—تعویض کن.
  • فاصلهٔ نازل: ۰.۱–۰.۳ میلی متر از سطح؛ در قطعات ظریف فاصله را اندکی بیشتر بگیر تا لرزش کم شود.
  • فشار فلشینگ: صفحه ضخیم/جیب های عمیق → فشار بالاتر. قطعات نازک → فشار ملایم تر.

راهنمای سریع دی الکتریک

ماده

رسانایی پیشنهادی (µS/cm)

فشار فلشینگ

فاصله نازل (mm)

فولاد ابزار

10–20

متوسط–بالا

0.1–0.2

استنلس

12–18

متوسط–بالا

0.1–0.2

تیتانیوم

8–15

متوسط

0.1–0.2

آلومینیوم

20–30

متوسط

0.2–0.3

مس/برنج

15–25

متوسط

0.2–0.3

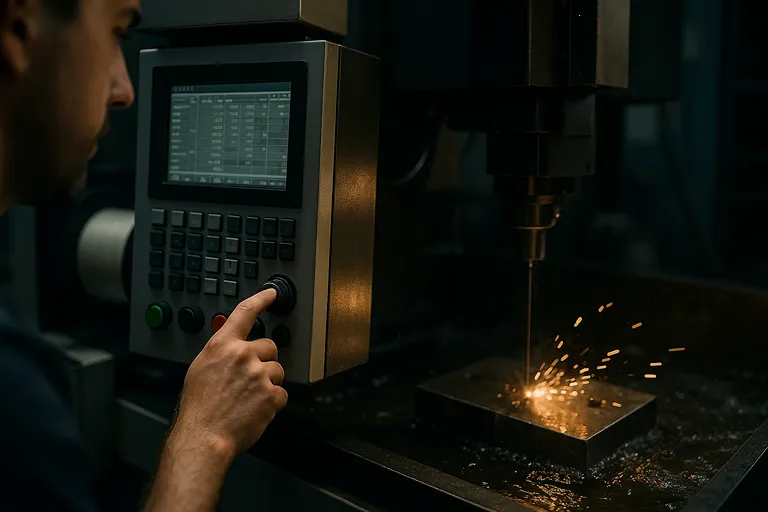

تنظیم حرفه ای دستگاه وایرکات

جبران عرض برش (Kerf/Offset) در تنظیمات وایرکات

Kerf ≈ قطر سیم + شکاف جرقه (Spark Gap). برای سیم ۰.۲۵ معمولاً Kerf حدود ۰.۲۰۰.۲۵ میلی متر است.

  • استراتژی:
    1. پاس Rough با Offset مثبت (بیرون کار) برای سرعت.
    2. یک تا سه پاس Skim با Offset کاهش یابنده تا رسیدن به اندازهٔ نهایی.
  • گوشه ها و سوراخ های ریز: کاهش سرعت و افزایش Toff برای کنترل انرژی—Overcut کم می شود.
  • نکته: جدول های ۱۸ تا ۲۰، Offset اولیهٔ پیشنهادی را آورده اند.

برش زاویه دار (Taper/UV) و تنظیمات وایرکات

  • UV Compensation: زاویه های ۲–۱۵ درجه روی ضخامت های مختلف، نیاز به جبران مخروطی دارند.
  • حداکثر زاویهٔ عملی: به ترکیب «ضخامت × فاصلهٔ نازل × کشش سیم» وابسته است؛ روی قطعات خیلی ضخیم، زاویهٔ مؤثر را کمتر انتخاب کن.
  • راهنمای عملی:
    • ضخامت ≤ ۱۰mm → تا ۱۵° با UV پایدار (فلشینگ مناسب).
    • ضخامت ۱۰–۳۰mm → ۸–۱۲°.
    • ضخامت > ۳۰mm → ۵–۸° برای کیفیت قابل اتکا.
  • Quality Pass: برای قطعات قالبی زاویه دار، حداقل ۱–۲ Skim کم انرژی پس از Rough اجرا کن.

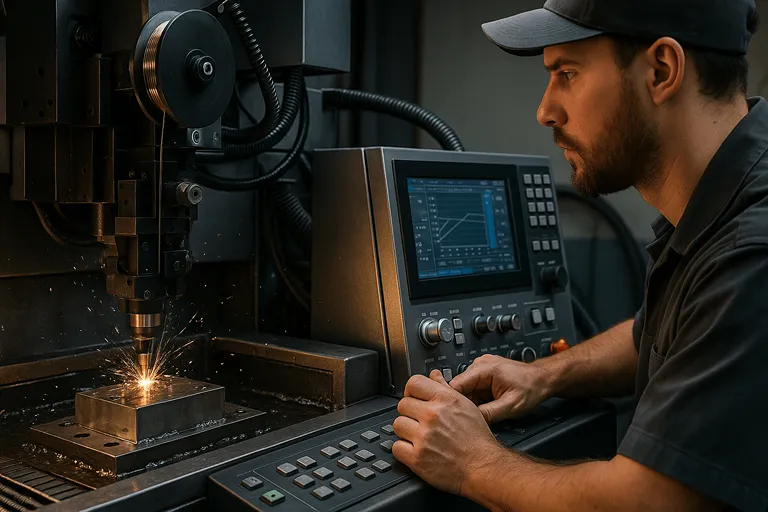

انواع تنظیمات وایرکات

مدیریت Slug - بریج، میکروجویینت و ایمنی در تنظیمات وایرکات

  • Bridge/Micro-Joint: برای جلوگیری از سقوط ناگهانی قطعهٔ جداشونده:
    • ضخامت ۵–۱۵mm → بریج ۰.۳–۰.۵mm (۲–۳ عدد).
    • ضخامت ۱۵–۴۰mm → بریج ۰.۵–۰.۸mm (۳–۴ عدد).
  • پیش برنامه ریزی خروج: مسیر خروج Slug را با فلشینگ کافی و توقف های کنترل شده تنظیم کن.
  • ایمنی: Slug گیرکرده؟ فوراً توقف نرم بده، فلشینگ را تغییر بده و پس از آزادسازی، پاس Skim را مجدداً برنامه ریزی کن.

عیب یابی کیفیت سطح در تنظیمات وایرکات

چک لیست سریع

  • خطوط باندینگ → رسانایی ناپایدار، فیلتر اشباع، Ton زیاد.
  • پوسته پوسته شدن لبه ها → فلشینگ ضعیف، فاصلهٔ نازل زیاد.
  • Overcut گوشه → Gap کم، سرعت خوراک زیاد، Offset اشتباه.
  • خطای اندازه → عدم جبران حرارتی/گرمایی، فیکسچرینگ ناپایدار.

اقدامات اصلاحی

  • کاهش Ton/Peak در Skim، افزایش Toff برای انتقال حرارت کمتر.
  • تعویض فیلتر/رزین، تنظیم µS/cm.
  • کاهش Wire Speed یا افزایش Tension برای مسیرهای ظریف.
  • افزایش تعداد Skim برای Ra پایین تر (مثلاً Ra ۰.۸–۱.۲ µm).

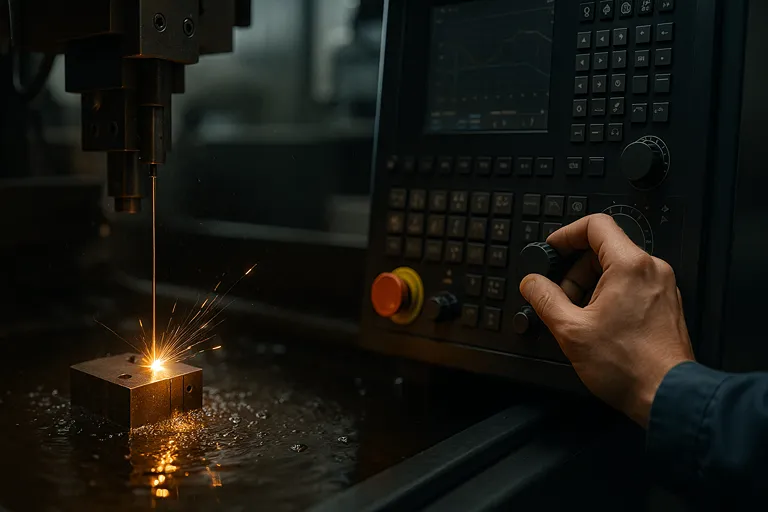

تنظیمات وایرکات برای انواع فلزات

چک لیست شروع سریع پروژه و تنظیمات وایرکات

اگر می خواهی اولین شات همان نتیجهٔ نهایی باشد، این چک لیست تنظیمات وایرکات را دقیق اجرا کن: دی الکتریک تمیز، سیم درست، فاصلهٔ نازل پایدار، Offset حساب شده و یک Skim هوشمندانه—همین پنج مورد، بیشترین اثر را روی زمان و کیفیت دارند.

چک لیست ۱۰ مرحله ای

  1. بررسی فیلتر/رزین و رسانایی.
  2. انتخاب سیم (قطر/پوشش) متناسب ضخامت/ماده.
  3. اطمینان از تراز قطعه و فیکسچرینگ.
  4. تنظیم فاصلهٔ نازل ۰.۱–۰.۳mm.
  5. ست کردن فشار فلشینگ مناسب.
  6. شروع با Ton/Peak محافظه کار (طبق جداول).
  7. تعیین Offset اولیه و تعداد Skim.
  8. تست گوشهٔ غیر بحرانی و اندازه گیری Kerf واقعی.
  9. اصلاح Servo/Gap تا پایدار شود (بدون پارگی/قوس ممتد).
  10. ثبت پارامترهای موفق برای کارهای مشابه (استانداردسازی).

ماتریس شروع سریع

ضخامتسیمRough (Ton/Toff)PeakSkim1Skim2
≤10mm فولاد0.20–0.258/12متوسط5/153/18
10–30mm فولاد0.2510/12متوسط–بالا6/144/16
آلومینیوم ≤15mm0.208/10متوسط5/14

جدول تنظیمات پیشنهادی — فولاد ابزار (O1/D2/H13)

راهنمایی: مقادیر بسته به برند ماشین (Fanuc/Mitsubishi/Sodick…) «سطح/Level» یا «µs/Amp» نمایش داده می شوند؛ از این جدول به عنوان نقطهٔ شروع تنظیمات وایرکات استفاده کن و با تست کوتاه، فاین تیون کن.

ضخامت

قطر سیم

Ton/Toff (µs)

Peak

Servo/Gap

Wire Speed (m/min)

Flushing (bar)

Offset Rough (mm)

Ra تقریبی

5–10mm

0.20–0.25

8/12

M

40–60

8–10

0.8–1.2

0.12–0.16

1.2–1.6

10–20mm

0.25

10/12

M–H

50–70

9–11

1.0–1.4

0.14–0.18

1.0–1.4

20–40mm

0.25–0.30

12/14

H

60–80

10–12

1.2–1.6

0.16–0.20

1.0–1.4

جدول تنظیمات پیشنهادی — استنلس استیل و تیتانیوم

ماده

ضخامت

قطر سیم

Ton/Toff (µs)

Peak

Servo/Gap

Wire Speed

Tension

Flushing

نکته

استنلس

5–15mm

0.20–0.25

8/12

M

50–70

8–10

1000–1200

1.0–1.4

Toff را کمی بیشتر نگه دار

استنلس

15–30mm

0.25

10/12

M–H

60–80

9–11

1200–1400

1.2–1.6

فشار فلشینگ را بالاتر ببر

تیتانیوم

≤15mm

0.20–0.25

8/14

M

55–75

8–9

1000–1200

1.0–1.2

رسانایی پایین تر (8–15 µS/cm)

جدول تنظیمات پیشنهادی — آلومینیوم، مس/برنج و کاربید

ماده

ضخامت

قطر سیم

Ton/Toff (µs)

Peak

Servo/Gap

Wire Speed

Flushing

Offset Rough

نکته

آلومینیوم

≤10mm

0.20

8/10

M

40–60

8–10

0.8–1.2

0.10–0.14

رسانایی 20–30 µS/cm

آلومینیوم

10–25mm

0.25

10/12

M

50–70

9–11

1.0–1.4

0.12–0.16

کاهش فشار روی قطعات نازک

مس/برنج

5–20mm

0.20–0.25

8/12

M

45–65

8–10

1.0–1.4

0.12–0.16

سطح نرم تر با Skim سبک

کاربید

≤10mm

0.20–0.25

6/14

M–H

60–80

7–9

1.2–1.6

0.10–0.14

انرژی را پایین و Toff را بیشتر بگیر
