وایرکات (Wire EDM) به زبان ساده
وقتی می شنوید «وایرکات»، منظور یک روش برش کاری فوق العاده دقیق است که به جای تیغه، مته یا فرز، از سیم نازک و جرقه های الکتریکی کنترل شده استفاده می کند.
به همین دلیل، وایرکات برای جاهایی محبوب است که هم دقت میکرونی مهم است، هم قطعه سخت کاری شده یا حساس است و نمی خواهید زیر فشار ابزار تاب بردارد.
اگر بخواهیم خیلی خلاصه بگوییم:
وایرکات = برش بدون تماس مکانیکی برای مواد رسانا، با کیفیت لبه عالی و قابلیت اجرای شکل های پیچیده.

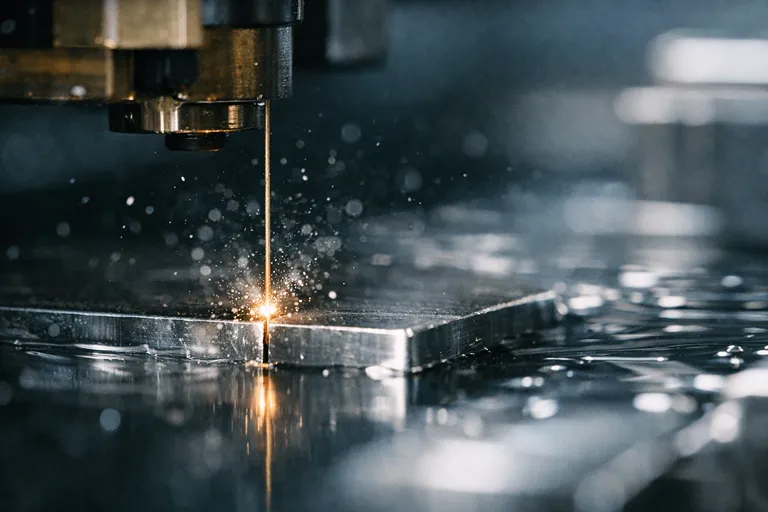

وایرکات چگونه کار می کند؟
وایرکات زیرمجموعه ای از EDM است (ماشین کاری با تخلیه الکتریکی). در این روش، سیم نقش «الکترود» را دارد و با قطعه تماس فیزیکی مستقیم ندارد.
در واقع وایرکات زیرمجموعه EDM است؛ یعنی ماده با تخلیه های الکتریکیِ کنترل شده از سطح قطعه جدا می شود. برای یک تعریف مرجع و دقیق تر، توضیح ماشین کاری با تخلیه الکتریکی (EDM) در بریتانیکا را ببینید.
“EDM involves high-frequency electrical spark discharges … to disintegrate electrically conductive materials.”
ترجمه: «در EDM، تخلیه های جرقه ایِ الکتریکی با فرکانس بالا باعث جدا شدن/ازهم پاشیدن مواد رسانای الکتریکی می شود.»
نقش جرقه های الکتریکی و فرسایش کنترل شده
بین سیم و قطعه، یک فاصله بسیار کوچک وجود دارد. دستگاه در این فاصله پالس های الکتریکی ایجاد می کند و همین پالس ها باعث جدا شدن ذرات بسیار ریز از سطح قطعه می شوند.
نتیجه این است که برش به جای براده برداری مکانیکی، با فرسایش کنترل شده انجام می شود.

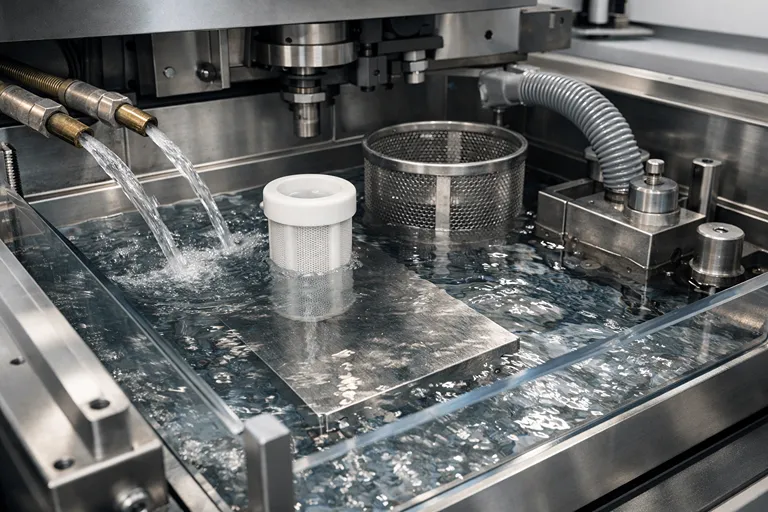

مایع دی الکتریک چیست و چرا مهم است؟
برش وایرکات داخل یک مایع مخصوص انجام می شود (در بسیاری از دستگاه ها آب دی یونیزه یا سیال دی الکتریک).
در بسیاری از دستگاه های وایرکات، آب دی یونیزه نقش دی الکتریک اصلی را دارد و هم زمان به خنک کاری و خروج ذرات از شیار برش کمک می کند. توضیح فنی این موضوع را می توانید در مطلب نقش آب دی یونیزه به عنوان دی الکتریک در Wire EDM (Makino) بخوانید.
“Deionized water is the principle dielectric medium used on Wire EDM machine centers.”
ترجمه: «آب دی یونیزه، دی الکتریک اصلیِ مورد استفاده در مراکز ماشین کاری وایرکات است.»
این مایع چند کار مهم می کند:
- کمک به کنترل جرقه ها
- خنک کاری موضعی
- شست وشوی ذرات جداشده از محل برش (فلشینگ)
برای اینکه کیفیت سطح بهتر شود و ریسک مشکلاتی مثل ناپایداری برش یا پارگی سیم کمتر شود، پیشنهاد می کنم نکات عملی را در مطلب تکنیک های وایرکات برای کیفیت بهتر هم ببینید.

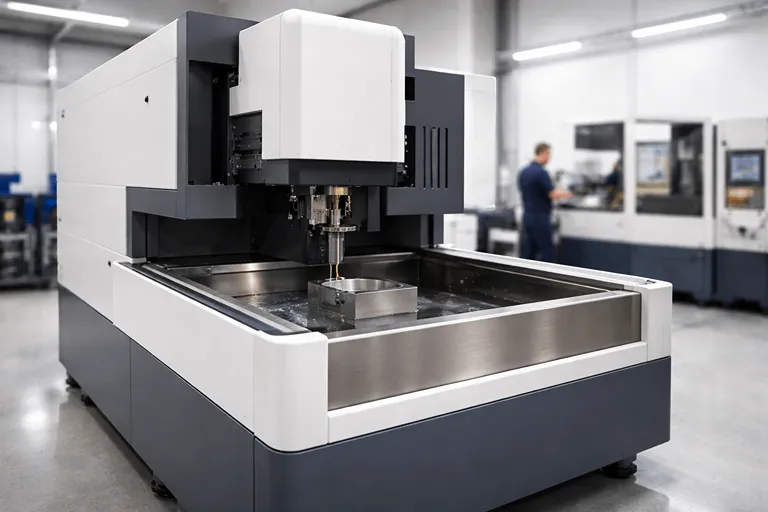

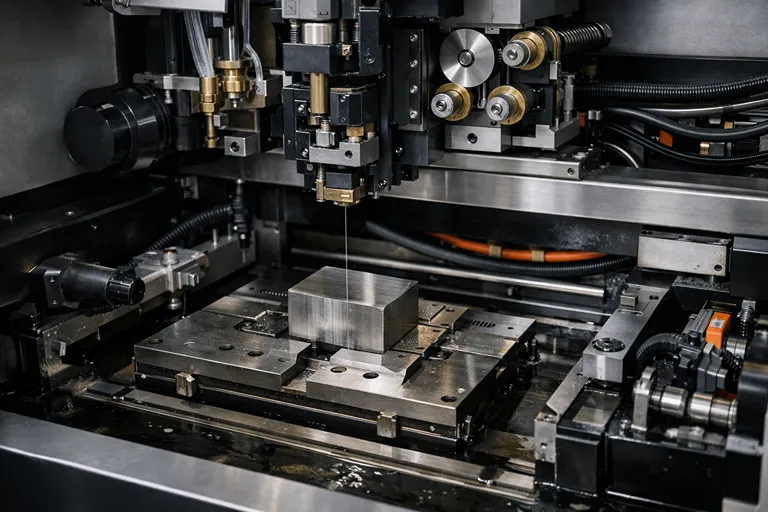

دستگاه وایرکات از چه بخش هایی تشکیل شده است؟
دستگاه های وایرکات معمولاً چند بخش کلیدی دارند که دانستنشان برای سفارش و تصمیم گیری خیلی کمک می کند.

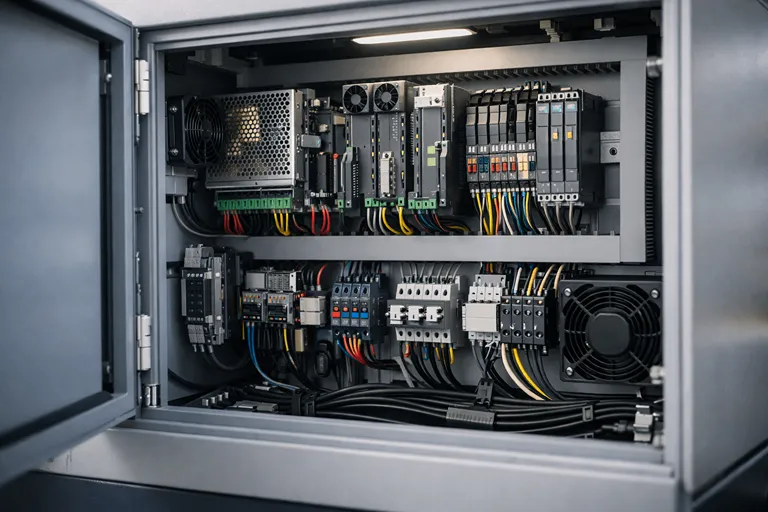

منبع تغذیه و کنترل CNC
- منبع تغذیه پالس های الکتریکی را با تنظیمات دقیق تولید می کند.
- کنترل CNC مسیر حرکت سیم را طبق فایل/برنامه کنترل می کند تا شکل نهایی دقیقاً همان چیزی شود که می خواهید.

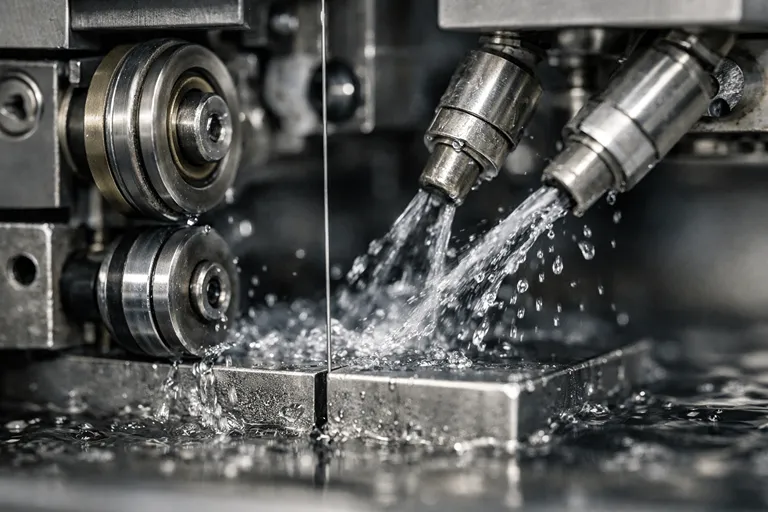

سیستم هدایت سیم و فلاشینگ
- گایدهای بالا و پایین سیم را دقیق نگه می دارند.
- سیستم کشش سیم، سرعت حرکت سیم و شست وشو (Flushing) مستقیم روی کیفیت سطح و احتمال پارگی سیم اثر دارد.

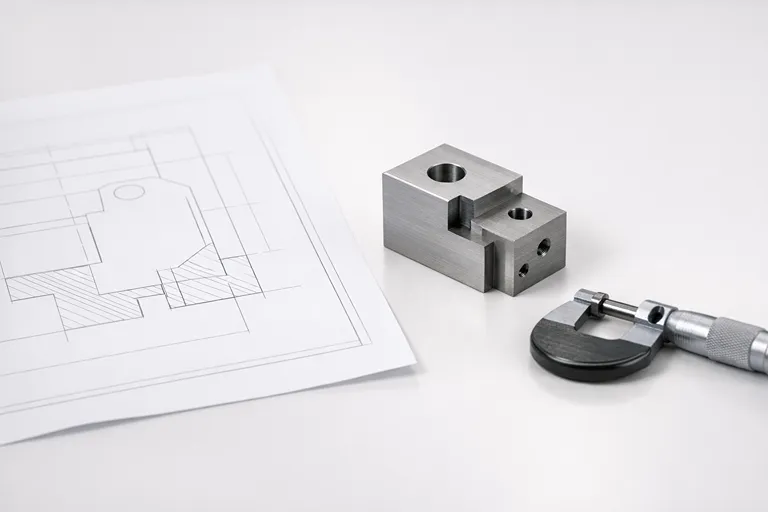

مراحل انجام وایرکات از فایل تا قطعه نهایی
فرایند استاندارد وایرکات معمولاً این طور جلو می رود:
- بررسی فایل و نقشه
فایل های رایج: DXF / DWG (برای دوبعدی) و در برخی پروژه ها STEP به همراه نقشه.
اینجا تلرانس ها، سطح مورد انتظار و نقاط حساس مشخص می شود. - فیکس کردن قطعه روی میز
بستن درست قطعه خیلی مهم است؛ چون کوچک ترین لقی یا تنش بستن می تواند روی دقت نهایی اثر بگذارد. - سوراخ شروع (Start Hole) برای برش های داخلی
اگر قرار است داخل قطعه “پنجره” یا شیار بسته دربیاید، معمولاً نیاز است یک سوراخ شروع ایجاد شود تا سیم از آن عبور کند. - برش خشن و پاس های پرداخت (Skim Pass)
خیلی از پروژه ها یک برش خشن دارند و بعد چند پاس پرداخت برای:
- بهتر شدن صافی سطح
- دقیق تر شدن ابعاد
- تمیزتر شدن گوشه ها
5. کنترل کیفیت (QC)
در پایان، ابعاد بحرانی، راستایی، و در صورت نیاز صافی سطح بررسی می شود.

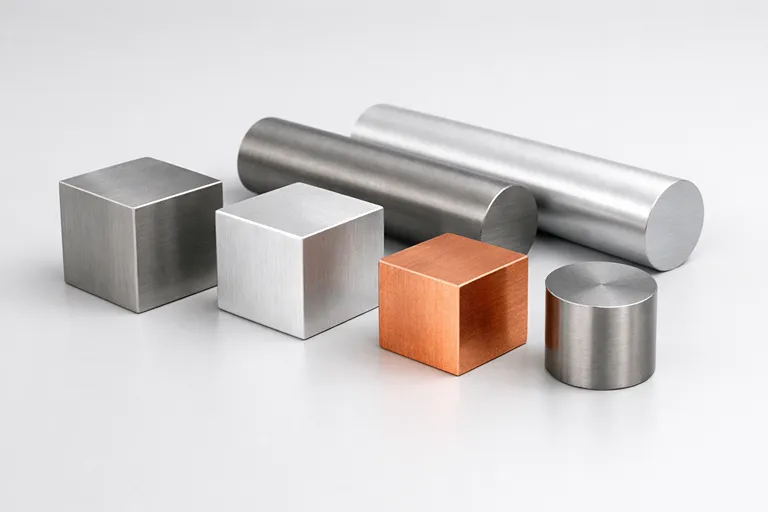

چه موادی با وایرکات قابل برش هستند؟
قاعده ساده است: وایرکات برای مواد رسانا مناسب است.
نمونه های رایج:
- فولادهای ابزار و سخت کاری شده
- استیل
- آلومینیوم
- مس و برنج
- تیتانیوم
- آلیاژهای خاص و قطعات صنعتی حساس
اگر قطعه شما نارسانا باشد (مثل بسیاری از پلاستیک ها یا سرامیک های خاص)، وایرکات انتخاب مناسبی نیست و باید سراغ روش های دیگر رفت.

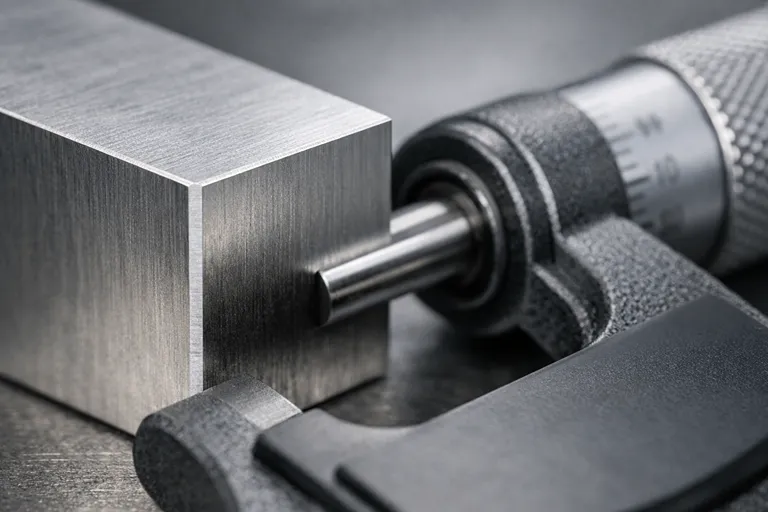

دقت و کیفیت سطح در وایرکات
وایرکات به خاطر ماهیت غیرتماسی اش می تواند:
- لبه های تمیز و کم پلیسه بدهد
- روی قطعات سخت، شکل های دقیق ایجاد کند
- با پاس های پرداخت، سطح را بهتر کند
اما یک نکته مهم:
کیفیت نهایی فقط به “خود وایرکات” ربط ندارد؛ به این ها هم وابسته است:
- جنس و ضخامت قطعه
- تعداد پاس ها
- تنظیمات دستگاه
- کیفیت فیکسچر و مهارت اپراتور

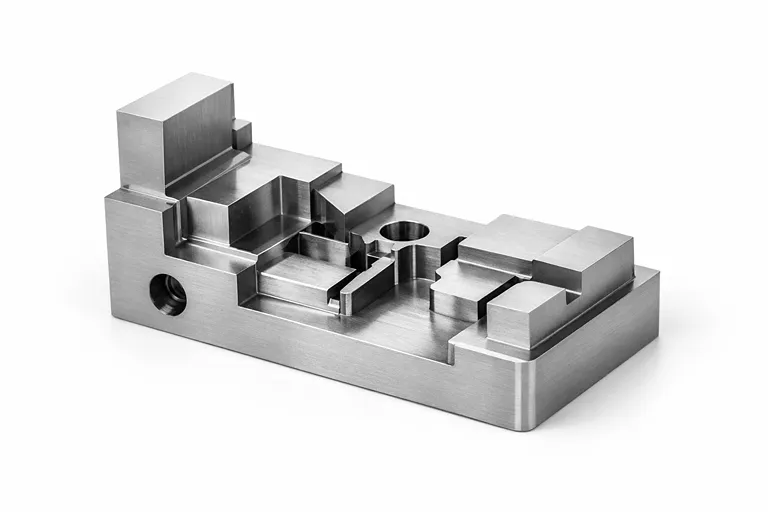

مزایای وایرکات
- دقت بسیار بالا برای قطعات حساس و قالب سازی
- بدون تماس مکانیکی (فشار ابزار ندارید، ریسک تاب کمتر می شود)
- قابل اجرا روی فلزات سخت و سخت کاری شده
- امکان برش شکل های پیچیده، گوشه های داخلی و پروفایل های خاص
- کیفیت لبه مناسب و کاهش نیاز به پرداخت کاری در بسیاری از پروژه ها

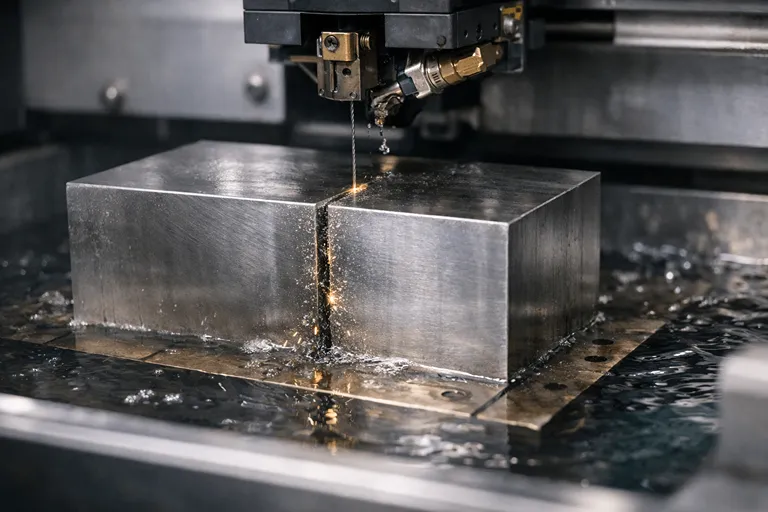

محدودیت ها و معایب وایرکات
- سرعت کمتر نسبت به برخی روش ها (مثلاً لیزر در ورق های نازک)
- هزینه دستگاه و مصرفی ها (سیم، فیلتر، دی الکتریک و…)
- محدودیت جنس: عموماً فقط مواد رسانا
- نیاز به اپراتور و تنظیمات دقیق برای رسیدن به کیفیت بالا
- در برخی قطعات، اگر طراحی یا فیکسچر مناسب نباشد، احتمال خطای ابعادی یا کیفیت سطح پایین می آید.

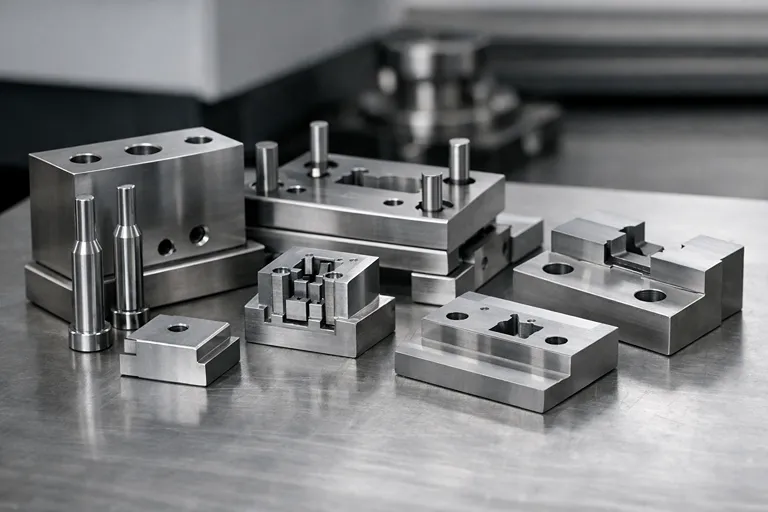

کاربردهای رایج وایرکات
- قالب سازی (سنبه، ماتریس، اینسرت ها)
- قطعات دقیق صنعتی و مونتاژهای حساس
- صنایع پزشکی (قطعات کوچک و دقیق)
- هوافضا و انرژی (آلیاژهای خاص و تلرانس های سخت)
- الکترونیک و قطعات با جزئیات ریز
- ساخت گیج ها و ابزارهای اندازه گیری
اگر می خواهید مثال های واقعی تر و دسته بندی شده تری ببینید، مقاله ۷ کاربرد دستگاه وایرکات را هم بخوانید تا دقیق تر متوجه شوید این روش در کدام پروژه ها بهترین نتیجه را می دهد.
وایرکات بهتر است یا لیزر/فرز/واترجت؟
هیچ روشی همیشه “بهترین” نیست. انتخاب درست یعنی هزینه کمتر، زمان کمتر، و کیفیت بهتر.
- اگر ورق نازک دارید و سرعت خیلی مهم است: معمولاً لیزر جذاب تر است.
- اگر قطعه سه بعدی و حجم برداری می خواهید: معمولاً فرز CNC جلو می افتد.
- اگر قطعه خیلی ضخیم یا غیر فلزی است و کیفیت لبه متوسط کافی است: واترجت گزینه خوبی است.
- اگر قطعه سخت کاری شده، بسیار دقیق، با گوشه های داخلی تیز یا پروفایل پیچیده است: معمولاً وایرکات انتخاب مطمئن تری است.
نکات مهم طراحی برای سفارش وایرکات (DFM)
این چند نکته ساده، هم هزینه را کم می کند هم نتیجه را بهتر:
- تلرانس را واقع بینانه تعیین کنید
تلرانس خیلی سخت یعنی پاس های بیشتر و زمان بیشتر. - برای برش های داخلی، سوراخ شروع را فراموش نکنید
اگر سوراخ شروع روی نقشه مشخص شود، احتمال خطا کمتر می شود. - گوشه های داخلی و شعاع ها را بررسی کنید
گوشه داخلی کاملاً تیز همیشه چالش دارد. اگر طراحی اجازه می دهد، یک شعاع کوچک منطقی بگذارید. - نقاط ابعادی بحرانی را مشخص کنید
روی نقشه یا توضیحات سفارش، ابعاد Critical را علامت بزنید تا کنترل کیفیت دقیق تر انجام شود. - جنس، ضخامت و وضعیت سخت کاری را دقیق بنویسید
همه این ها روی تنظیمات، کیفیت و قیمت اثر مستقیم دارد.
هزینه وایرکات چطور محاسبه می شود؟
هزینه وایرکات معمولاً تابع این عوامل است:
- طول مسیر برش و پیچیدگی شکل
- ضخامت قطعه
- جنس و سختی متریال
- تعداد پاس ها (خشن/پرداخت)
- تلرانس و کیفیت سطح مورد انتظار
- زمان فیکسچر و آماده سازی
پس اگر می خواهید قیمت دقیق تر بگیرید، بهترین کار این است که فایل + جنس + ضخامت + تلرانس و کیفیت مدنظر را یکجا ارسال کنید.

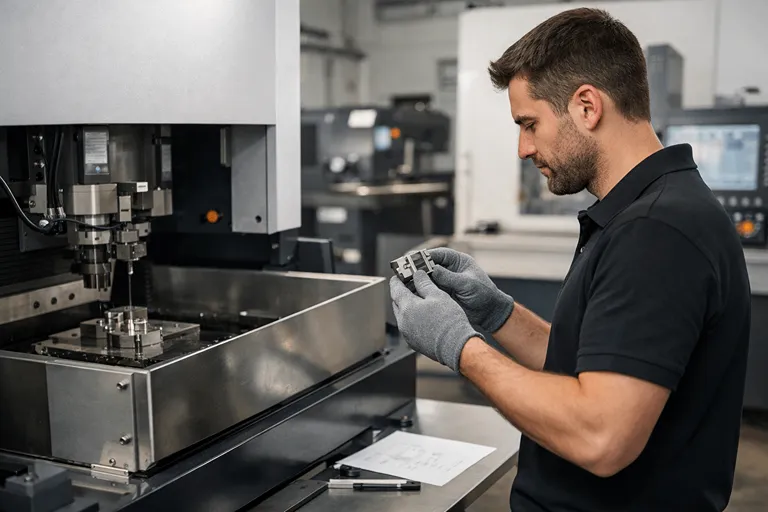

خدمات وایرکات خلیج CNC + نحوه ثبت سفارش
اگر برای قالب سازی یا قطعات دقیق دنبال وایرکات هستید، روند پیشنهادی برای ثبت سفارش این است:
- فایل (DXF/DWG) یا نقشه را ارسال کنید
- جنس، ضخامت، تیراژ و تلرانس های مهم را بنویسید
- اگر سطح خاص یا پرداخت ویژه می خواهید، مشخص کنید
- بعد از بررسی فنی، زمان و هزینه اعلام می شود و وارد اجرا می شوید
اگر برای قالب سازی یا قطعات دقیق دنبال وایرکات هستید، جزئیات کامل شرایط، دقت ها و فایل های قابل پذیرش را در صفحه خدمات وایرکات با دقت میکرونی ببینید و همان جا فایلتان را ارسال کنید.
جمع بندی
وایرکات (Wire EDM) یکی از دقیق ترین روش های برش برای مواد رساناست که بدون تماس مکانیکی، شکل های پیچیده و قطعات حساس را با کیفیت عالی تولید می کند. اگر دقت، تمیزی لبه و امکان برش فلزات سخت برایتان مهم است، وایرکات معمولاً یکی از بهترین انتخاب هاست—به شرطی که طراحی و تلرانس ها درست تعریف شده باشد.
سوالات متداول
وایرکات دقیقاً چه چیزی را برش می دهد؟
وایرکات معمولاً مواد رسانا مثل انواع فولاد، استیل، آلومینیوم، مس، تیتانیوم و آلیاژهای صنعتی را با دقت بالا برش می دهد.
آیا وایرکات برای پلاستیک و مواد غیر فلزی هم مناسب است؟
در حالت استاندارد، نه. چون وایرکات به رسانایی متریال وابسته است. برای مواد غیر رسانا معمولاً روش هایی مثل فرز یا واترجت مناسب ترند.
تفاوت وایرکات با برش لیزر چیست؟
لیزر معمولاً سریع تر است (خصوصاً در ورق های نازک)، اما وایرکات برای دقت بالاتر، قطعات سخت کاری شده و گوشه های داخلی خاص معمولاً انتخاب بهتری است.
برای سفارش وایرکات چه فایلی باید بدهم؟
اغلب DXF یا DWG کافی است. بهتر است جنس، ضخامت، تلرانس های مهم و تیراژ را هم همراه فایل اعلام کنید.
چرا گاهی وایرکات زمان بر می شود؟
چون رسیدن به دقت و صافی سطح بالا نیاز به تنظیمات دقیق و پاس های پرداخت دارد. هرچه تلرانس سخت تر و کیفیت سطح بالاتر باشد، زمان بیشتر می شود.
آیا بعد از وایرکات نیاز به پرداخت کاری هست؟
بستگی به کاربرد دارد. در بسیاری از قطعات، لبه ها تمیز است و پرداخت کم می شود؛ اما اگر صافی سطح خیلی خاص یا ظاهر تزئینی لازم باشد، ممکن است پرداخت تکمیلی نیاز شود.
