موضوع | خلاصه |
قالب تزریق پلاستیک چیست | ابزاری فلزی برای شکل دادن به پلاستیک مذاب و تولید قطعه با دقت بالا |
خروجی این روش | قطعات یکسان، تکرارپذیر، مناسب تیراژ بالا |
رایج ترین انواع | دو صفحه ای، سه صفحه ای، استک؛ تک حفره، چندحفره، خانوادگی؛ راهگاه سرد و گرم |
اجزاء مهم قالب | راهگاه و گیت، حفره/هسته، پران، خنک کاری، ونت |
عوامل اصلی قیمت | پیچیدگی قطعه، تعداد حفره، جنس فولاد، کیفیت پرداخت، سیستم راهگاه گرم، زمان تست و اصلاح |
قالب تزریق پلاستیک چیست و چگونه کار می کند؟
اگر بخواهیم خیلی ساده بگوییم، پاسخ سؤال «قالب تزریق پلاستیک چیست» این است: قالب، یک ابزار دقیق (معمولاً فولادی یا آلومینیومی) است که پلاستیکِ ذوب شده داخل آن تزریق می شود، شکل می گیرد، سرد می شود و بعد به کمک مکانیزم پران از قالب خارج می شود.
این تعریف رسمی از «Injection Molding» هم نگاه دقیق تری به ماهیت فرایند می دهد و کمک می کند منظور از تزریق، صرفاً فشار دادن ماده مذاب به داخل قالب و شکل دهی کنترل شده باشد.
a method of forming articles (as of plastic) by heating the molding material until it can flow and injecting it into a mold
ترجمه: «روشی برای ساخت قطعات (مثلاً پلاستیکی) که در آن ماده قالب گیری را آن قدر گرم می کنند تا روان شود و سپس آن را به داخل قالب تزریق می کنند.»
منبع: تعریف injection molding در Merriam-Webster
فرایند کلی معمولاً این طور پیش می رود:
- مواد پلاستیکی (گرانول) داخل سیلندر دستگاه ذوب می شوند.
- پلاستیک مذاب با فشار از مسیر راهگاه وارد حفره قالب می شود.
- قطعه در قالب خنک می شود و شکل نهایی را می گیرد.
- قالب باز می شود و سیستم پران، قطعه را بیرون می اندازد.
این روش به خاطر سرعت بالا و تکرارپذیری، برای تولید انبوه در صنایع مختلف کاربرد دارد.
برای جمع بندی، در منابع مرجع صنعتی هم توضیح داده می شود که ماده داخل سیلندر گرم می شود و با مکانیزم پیچ یا پلانجر به داخل قالب رانده می شود تا شکل گیری انجام شود.
In injection molding … a ceramic mix is forced through a heated tubular barrel by action of a screw or plunger
ترجمه: «در تزریق، ماده توسط پیچ یا پلانجر از داخل یک سیلندر لوله ایِ گرم عبور داده می شود و با فشار به سمت قالب رانده می شود.»

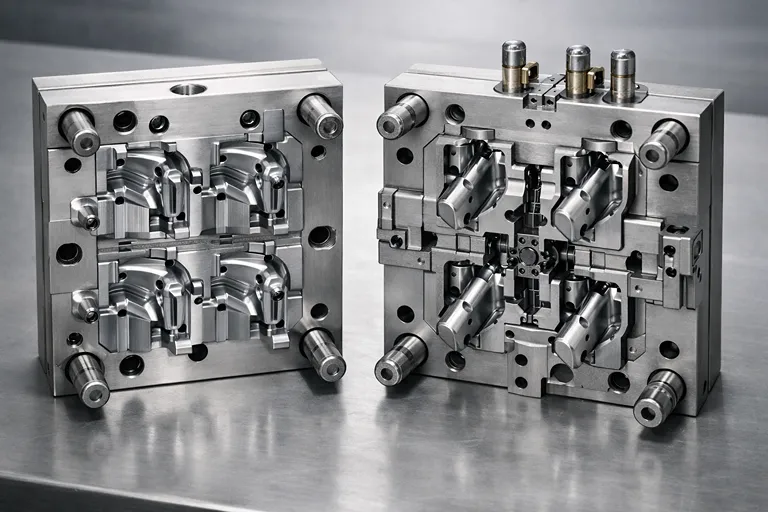

اجزاء قالب تزریق پلاستیک
قالب ها معمولاً از دو نیمه اصلی تشکیل می شوند: نیمه ثابت و نیمه متحرک. بین این دو نیمه، فضای شکل دهی قطعه (حفره/هسته) قرار دارد. اما جزئیات اصلی قالب همین جا تمام نمی شود.

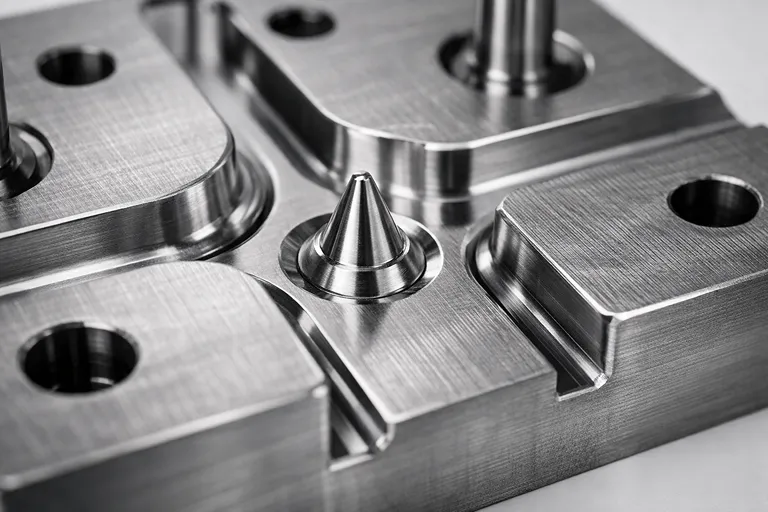

سیستم راهگاه و تغذیه
سیستم تغذیه، پلاستیک مذاب را از نازل دستگاه به سمت حفره ها هدایت می کند. این بخش شامل بوش تزریق، راهگاه ها و گیت (محل ورود به قطعه) است. طراحی درست گیت و راهگاه روی کیفیت ظاهری، تاب برداشتگی و حتی زمان سیکل اثر مستقیم دارد.

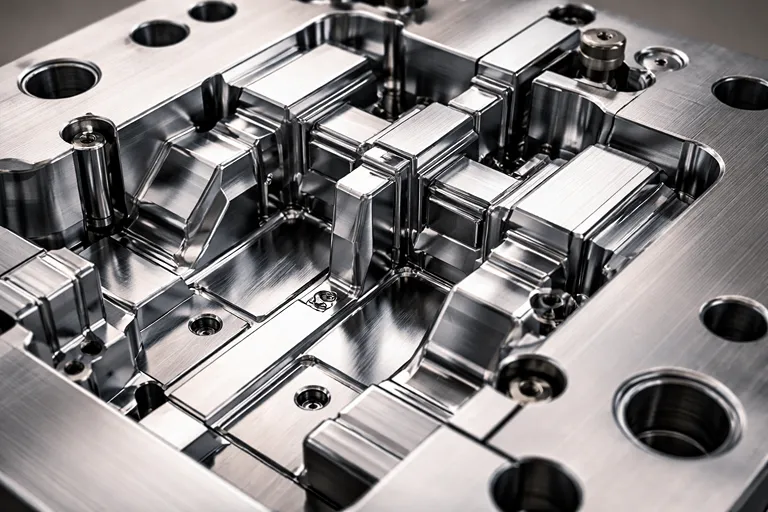

حفره و هسته
حفره و هسته همان بخش هایی هستند که شکل نهایی قطعه را می سازند. دقت ماشین کاری، تلرانس ها و نوع پرداخت سطح در این قسمت، هم روی کیفیت قطعه و هم روی عمر قالب اثر می گذارد.
در بسیاری از قالب ها، برای برش های بسیار دقیق، گوشه های تیز، یا ساخت برخی اینسرت ها از وایرکات استفاده می شود. اگر دوست دارید با کاربردها و مزیت های Wire EDM آشنا شوید، این مطلب را ببینید: وایرکات چیست؟

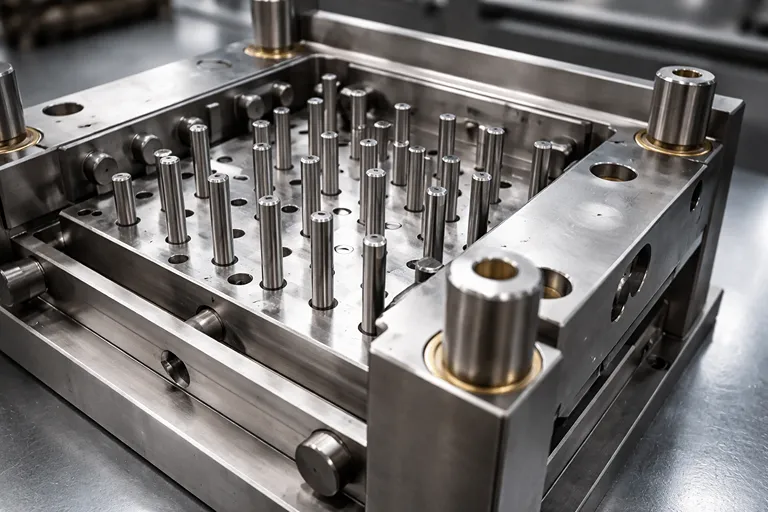

سیستم پران (خروج قطعه)
بعد از سرد شدن، قطعه باید بدون آسیب از قالب جدا شود. بسته به شکل قطعه از پین پران، بوش پران، صفحه پران یا مکانیزم های خاص استفاده می شود. طراحی نامناسب پران می تواند جای پین روی قطعه بیندازد یا باعث ترک و شکست شود.

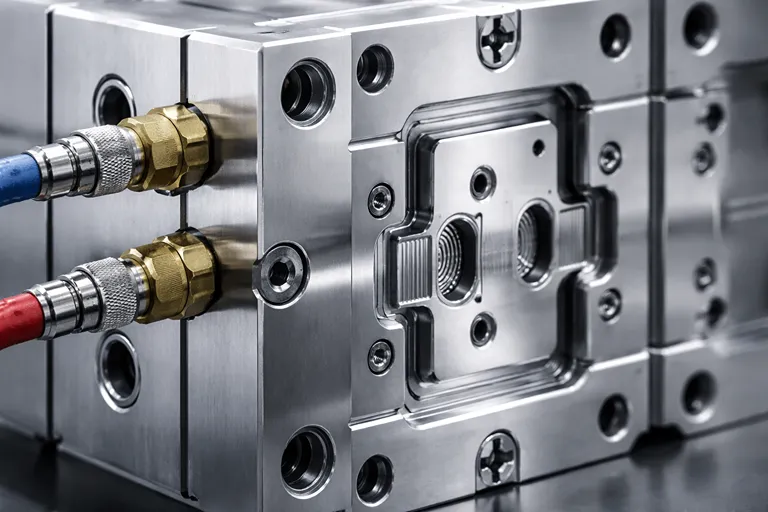

خنک کاری و وِنت (هواگیری)
- خنک کاری یعنی کانال های آب یا سیستم های انتقال حرارت که زمان سرد شدن را کم می کنند و جلوی تاب برداشتگی را می گیرند.
- ونت یعنی مسیرهای خروج هوا و گاز. اگر هوا درست تخلیه نشود، سوختگی سطحی، پر نشدن کامل (Short Shot) یا خط جوش بدتر می شود.

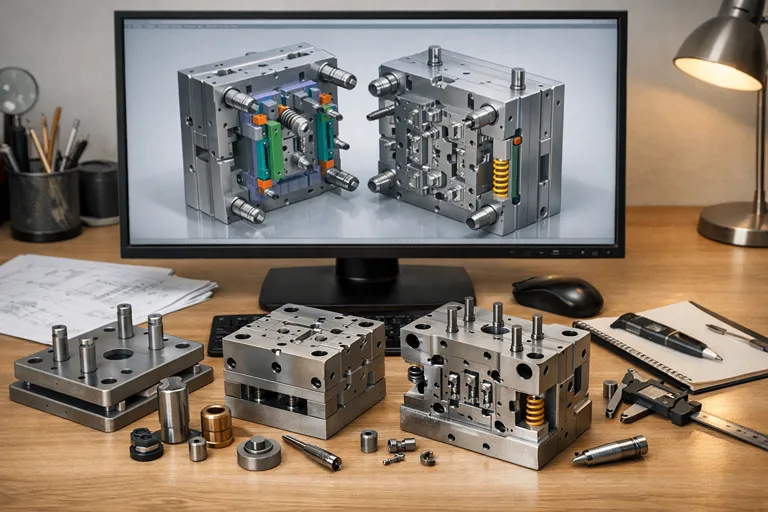

طراحی و ساخت قالب تزریق پلاستیک
هدف طراحی قالب این است که قطعه با کیفیت ثابت تولید شود، قالب عمر خوبی داشته باشد و هزینه تولید هر قطعه منطقی بماند.

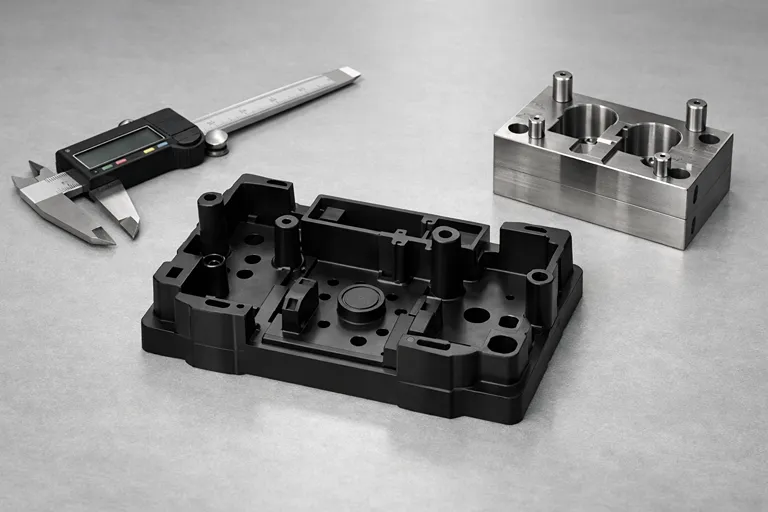

مراحل طراحی تا تست
- تحلیل قطعه: جنس، ضخامت ها، نواحی حساس، تلرانس ها، تیراژ.
- انتخاب جنس قالب: فولادهای مختلف یا آلومینیوم (بسته به تیراژ و سطح کیفیت).
- طراحی سه بعدی و نقشه کشی با نرم افزارهای CAD (مثل Autodesk).
- ماشین کاری و ساخت (فرزکاری، وایرکات، سنگ زنی، پرداخت).
در مرحله ساخت، بخش زیادی از دقت نهایی قالب به کیفیت ماشین کاری برمی گردد. اگر می خواهید بدانید CNC دقیقاً چه کاری انجام می دهد و چرا روی تکرارپذیری و تلرانس ها اثر مستقیم دارد، این راهنما می تواند تصویر کامل تری بدهد: ماشینکاری CNC چیست؟
- مونتاژ، تست اولیه، اصلاحات و تایید نهایی.

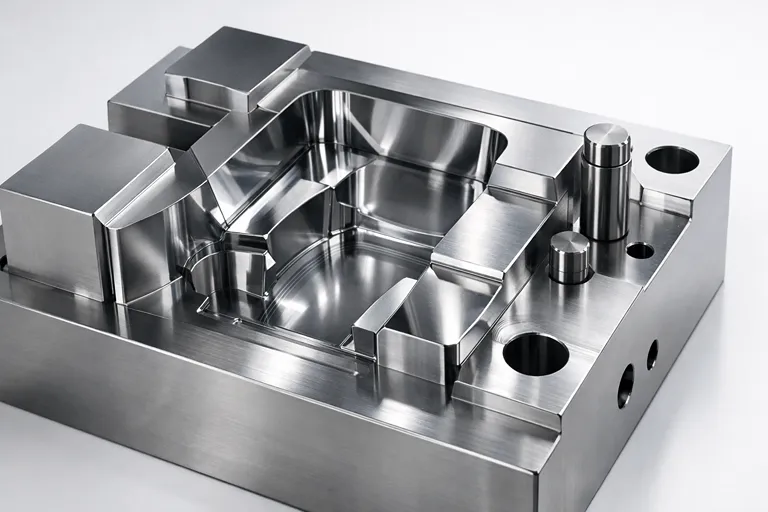

نکات کلیدی طراحی برای کیفیت و عمر قالب
- انقباض مواد: هر پلیمر درصد انقباض خودش را دارد؛ اگر در طراحی لحاظ نشود، ابعاد قطعه خطا می رود.
- ضخامت یکنواخت: تغییرات ضخامت بی دلیل، تاب برداشتگی و فرورفتگی ایجاد می کند.
- انتخاب درست راهگاه/گیت: روی رد تزریق، خط جوش و کیفیت ظاهری اثر دارد.
- پیش بینی تعمیر پذیری: بعضی قطعات قالب (مثل اینسرت ها) بهتر است قابل تعویض طراحی شوند.

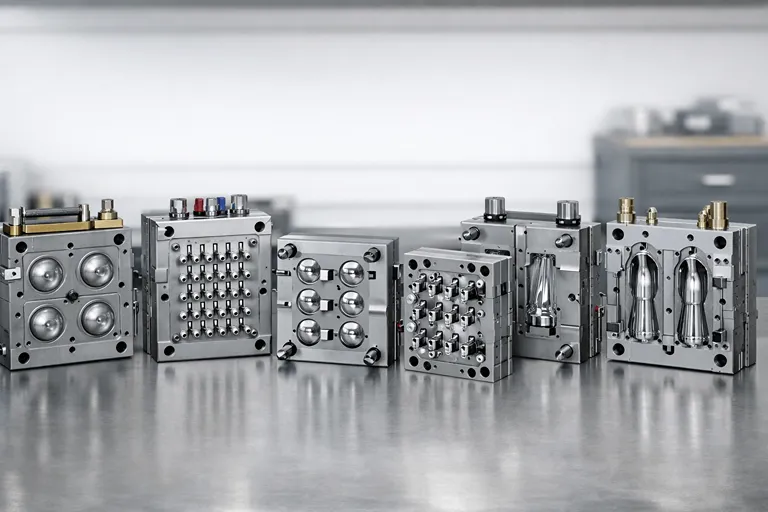

انواع قالب تزریق پلاستیک
در پاسخ به «انواع قالب تزریق پلاستیک» چند دسته بندی رایج داریم. بهتر است این دسته بندی ها را با معیار انتخاب ببینید، نه فقط اسم ها.

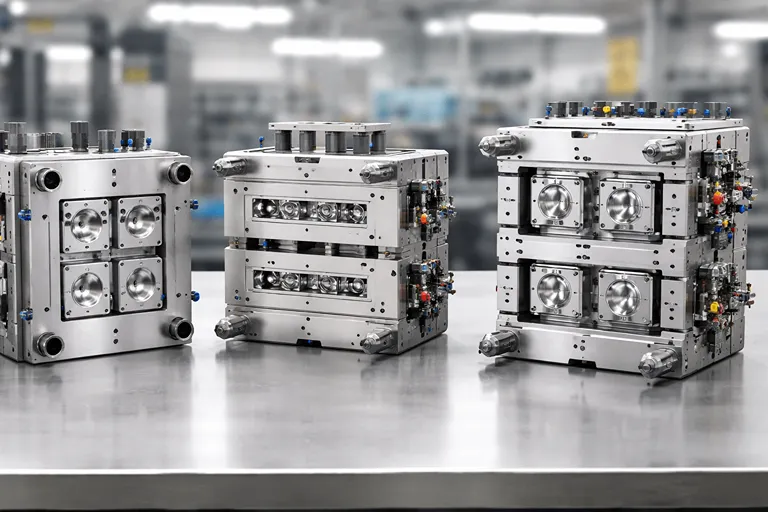

انواع قالب های تزریق پلاستیک بر اساس ساختمان قالب
- دو صفحه ای (Two-Plate): ساده تر، اقتصادی تر، مناسب بسیاری از قطعات عمومی.
- سه صفحه ای (Three-Plate): امکان جداسازی بهتر راهگاه و انعطاف بیشتر در محل گیت.
- استک (Stack): برای افزایش خروجی تولید بدون افزایش تناژ دستگاه؛ معمولاً برای تیراژ خیلی بالا توجیه دارد.

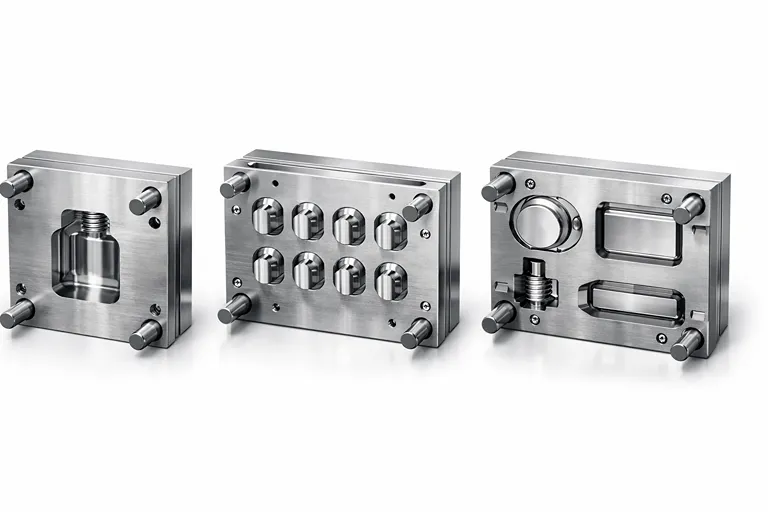

انواع قالب های تزریق پلاستیک بر اساس تعداد حفره ها
- تک حفره ای: برای قطعات بزرگ، پیچیده یا تیراژ پایین.
- چند حفره ای: برای تولید انبوه و کاهش هزینه هر قطعه.
- خانوادگی (Family): چند قطعه مرتبط در یک قالب؛ وقتی بخواهید چند جزء یک محصول را همزمان بسازید (اما بالانس پرشدن سخت تر می شود).

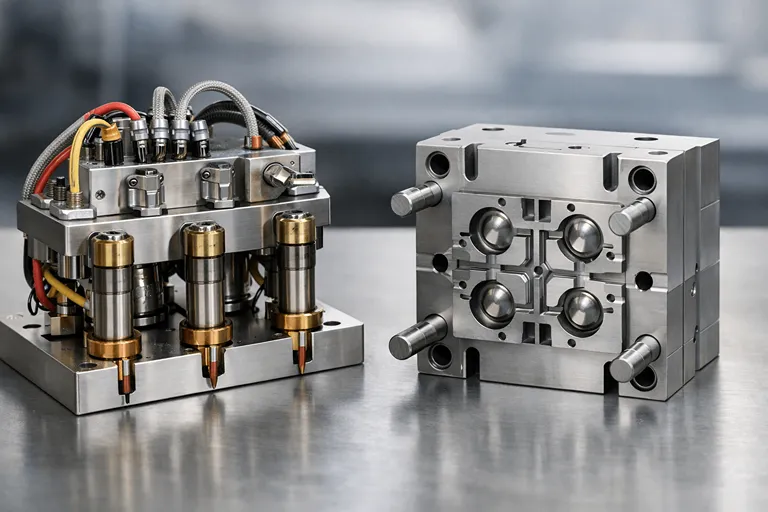

انواع قالب تزریق پلاستیک بر اساس سیستم راهگاه
- راهگاه سرد (Cold Runner): اقتصادی تر در ساخت قالب، ولی ضایعات راهگاه دارید (مگر اینکه آسیاب و بازیافت شود).
- راهگاه گرم (Hot Runner): ضایعات کمتر، کیفیت و سیکل بهتر در بسیاری پروژه ها؛ اما هزینه اولیه و نگهداری بالاتر.
این دقیقاً همان جایی است که کاربر دنبال «انواع قالب های تزریق پلاستیک» می گردد: بداند کدام نوع به درد پروژه اش می خورد، نه فقط نام ها را حفظ کند.
اگر بین روش های مختلف تولید با پلیمرها مردد هستید، بد نیست تزریق را کنار اکستروژن هم ببینید. اکستروژن معمولاً برای تولید پروفیل ها و مقاطع پیوسته به کار می رود و منطق طراحی قالبش با تزریق تفاوت هایی دارد: قالب اکستروژن چیست؟
مزایا و معایب قالب تزریق پلاستیک
مزایا
- تولید انبوه با سرعت بالا
- تکرارپذیری و کیفیت یکنواخت
- امکان ساخت قطعات پیچیده
- ضایعات پایین (به خصوص با راهگاه گرم)
- تنوع متریال و افزودنی ها
معایب
- هزینه اولیه ساخت قالب بالاست (به خصوص برای قالب های چندحفره و راهگاه گرم)
- طراحی و ساخت زمان بر است و معمولاً به چند مرحله تست نیاز دارد
- برای تغییرات زیاد در طراحی قطعه، ممکن است اصلاح قالب هزینه زا باشد
- نیاز به نگهداری دوره ای برای حفظ دقت و عمر قالب
دستگاه تزریق پلاستیک چه بخش هایی دارد؟
دستگاه تزریق معمولاً از این بخش ها تشکیل می شود:
- واحد تزریق (سیلندر و ماردون) برای ذوب و تزریق مواد
- واحد گیره برای بستن قالب و تحمل فشار تزریق
- سیستم کنترل برای تنظیم دما، فشار، زمان ها و سیکل
- هیدرولیک/سروو (بسته به نوع دستگاه) برای تامین نیرو و حرکت ها
هزینه ساخت قالب تزریق پلاستیک به چه چیزهایی بستگی دارد؟
مهم ترین عوامل:
- پیچیدگی قطعه و تعداد قطعات کشویی/متحرک
- تعداد حفره ها و بالانس پرشدن
- جنس فولاد، عملیات حرارتی و کیفیت پرداخت
- انتخاب راهگاه سرد یا گرم
- استاندارد قطعه (تلرانس، کیفیت سطح، خط جوش قابل قبول یا نه)
- تعداد مراحل تست و اصلاح تا رسیدن به قطعه نهایی
برای سفارش قالب تزریق پلاستیک چه اطلاعاتی لازم است؟
برای اینکه قیمت گذاری دقیق و تصمیم فنی درست داشته باشید، بهتر است این موارد را آماده کنید:
- فایل سه بعدی یا نقشه قطعه + تلرانس های مهم
- جنس پلیمر (مثلاً ABS، PP، PC و…) و رنگ/افزودنی ها
- تیراژ ماهانه یا سالانه
- محدودیت های ظاهری (رد گیت، خط جوش، براقیت/مات بودن)
- اطلاعات دستگاه تزریق (تناژ، ابعاد پلیت، سیستم راهگاه گرم یا سرد)
جمع بندی
قالب تزریق پلاستیک ستون فقرات تولید انبوه قطعات پلاستیکی است. اگر نوع قالب، راهگاه، خنک کاری و پران درست طراحی شود، هم کیفیت قطعه بهتر می شود و هم هزینه تمام شده پایین می آید. با شناخت اجزاء و انواع قالب های تزریق پلاستیک، تصمیم گیری برای سفارش یا بهینه سازی پروژه خیلی منطقی تر خواهد بود.
سوالات متداول
قالب تزریق پلاستیک چیست و چه تفاوتی با خودِ فرایند تزریق دارد؟
قالب ابزار شکل دهی است (قطعه داخل آن شکل می گیرد). فرایند تزریق مجموعه عملیات دستگاه برای ذوب، تزریق، خنک کاری و پران است.
برای تیراژ پایین، قالب تک حفره بهتر است یا چند حفره؟
معمولاً تک حفره اقتصادی تر است، مگر اینکه محدودیت زمان تولید داشته باشید یا هزینه هر قطعه برایتان خیلی مهم باشد.
راهگاه گرم چه زمانی ارزش هزینه بیشتر را دارد؟
وقتی تیراژ بالاست، ضایعات راهگاه مهم است، کیفیت ظاهری حساس است یا می خواهید سیکل تولید کوتاه تر شود.
چرا بعضی قطعات بعد از تزریق تاب برمی دارند؟
دلیل های رایج شامل ضخامت های غیر یکنواخت، خنک کاری نامتعادل، انتخاب نامناسب مواد، یا طراحی نامناسب گیت و راهگاه است.
از کجا بفهمم جنس فولاد قالب مناسب پروژه ام هست؟
به تیراژ، نوع پلیمر (ساینده یا خورنده بودن)، کیفیت سطح مورد انتظار و بودجه بستگی دارد. برای تیراژ بالا معمولاً فولادهای سخت کاری پذیر انتخاب می شوند.
قالب خانوادگی چه ریسک هایی دارد؟
بالانس پرشدن بین حفره های متفاوت سخت تر است و اگر یکی از قطعات مشکل بخورد، ممکن است کل سیکل تولید تحت تاثیر قرار بگیرد.
